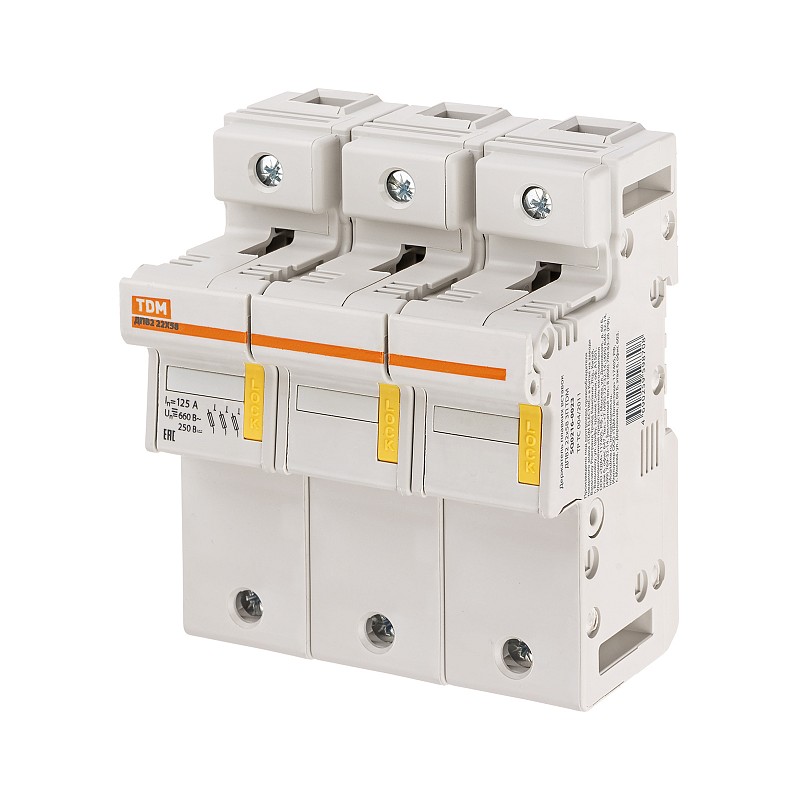

Tdm SQ0216-0023 Держатель плавких вставок ДПВ2 22х58 3П

Держатель плавких вставок ДПВ2 22х58 3П от TDM – это надежное устройство, которое обеспечивает защиту кабельных линий и оборудования от перегрузок и коротких замыканий. Он идеально подходит для использования в шкафах и щитах управления, а также вводно-распределительных устройствах.

Назначение
Защита кабельных линий, а также бытового и прормышленного оборудования (в т.ч. с большими пусковыми токами: двигатели,конденсаторы и т.д.) от перегрузок и коротких замыканий

Применение
Шкафы и щиты управления.
Вводно-распределительные устройства (ВРУ).

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
что предотвращает их окисление в процессе эксплуатации.
Контактная группа держателя плавких вставок выполнена из электротехнической меди.

Преимущества
Обеспечение видимого разрыва для проведения работ на линии.
стоимость новой плавкой вставки гораздо ниже автоматического выключателя.
позволяет быстро среагировать на внештатную ситуацию.
с высокой номинальной отключающей способностью 100 кА.
полной защиты (gG) – защита как от токов КЗ, так и от токов перегрузки; быстродействующих (aR) – защита полупроводниковых приборов от токов короткого замыкания (для включения непосредственно в цепь силового электрода защищаемого диода, тиристора, транзистора).
которые в случае срабатывания плавкой вставки указывают на устройство, где произошло срабатывание.

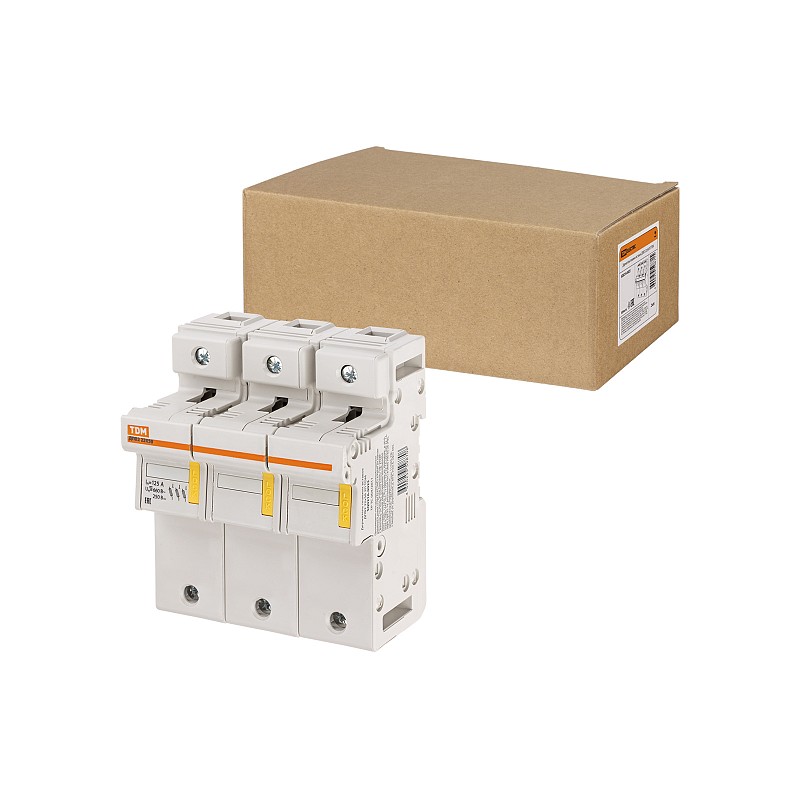

Упаковка
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
ДПВ 10х38 1П по 12 шт. ДПВ 10х38 2П по 6 шт. ДПВ 10х38 3П по 4 шт. ДПВ 14х51 1П по 6 шт. ДПВ 14х51 2П по 3 шт. ДПВ 14х51 3П по 2 шт. ДПВ 22х58 1П по 6 шт. ДПВ 22х58 2П по 3 шт. ДПВ 22х58 3П по 2 шт. ПВЦ 10x38 по 20 шт. ПВЦ 14х51 по 10 шт. ПВЦ 22х58 по 5 шт.

Конструкция
Для замены плавких вставок в держателях нет необходимости демонтировать устройство.
Повреждение устройств не происходит.
Предохранители быстро реагируют на внезапное повышение температуры и обладают высокой способностью к отсечке токов КЗ.

Индикация срабатывания    Да
Количество полюсов    3
Модульная ширина (общ. кол-во модульных расстояний)    6
Номин. напряжение    660 - 0 В
Номин. ток    125 А
Способ монтажа    DIN-рейка
Степень защиты (IP)    IP20
Типоразмер вставки (предохранителя)    22х58 мм

Основные характеристики
Серия    SQ0216-002
Характеристики
Бренд: TDM
Код производителя: SQ0216-0023
Артикул: 30926
Масса: 0.65275
Объем: 0.00178867
Страна: Китай
Упаковка: 2/20
Штрихкод: 4690259598708
