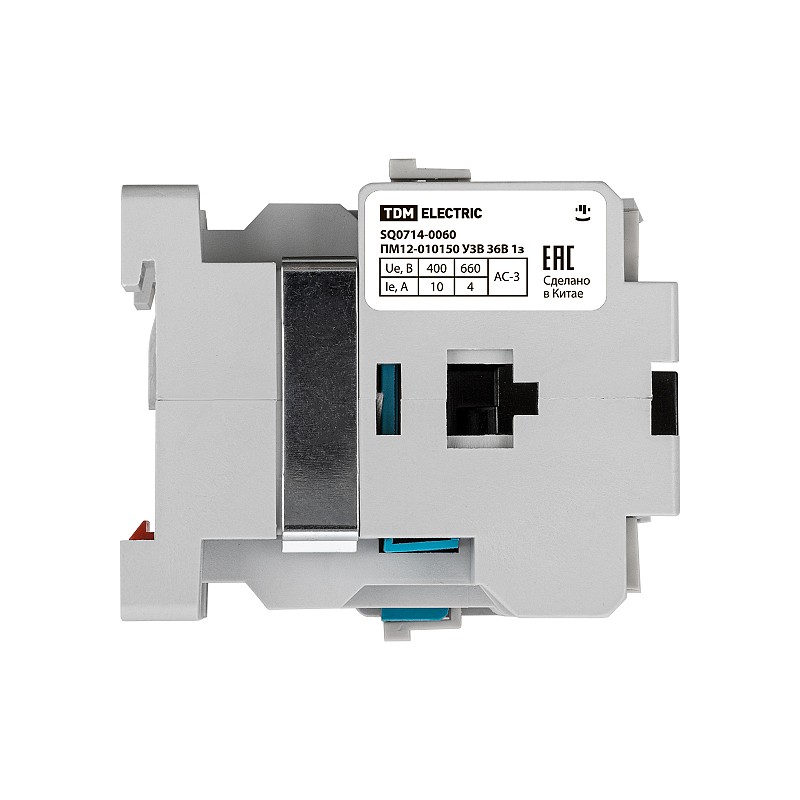

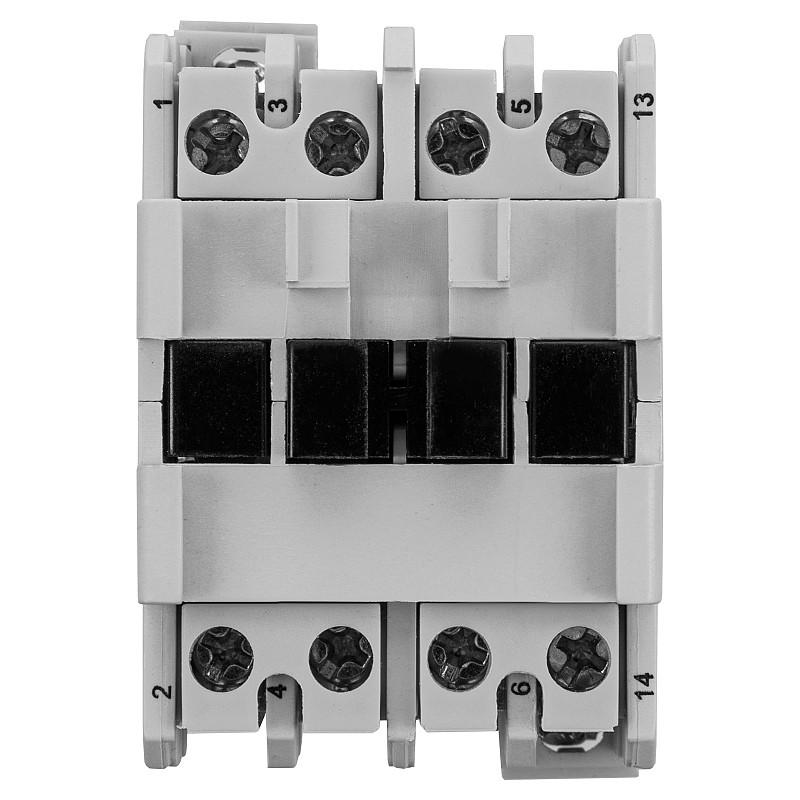

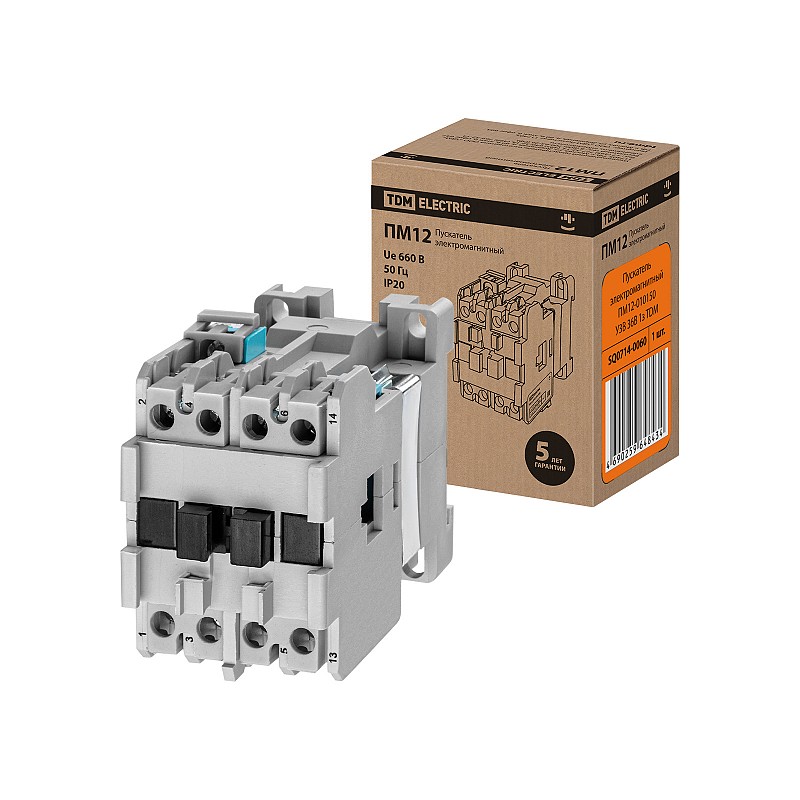

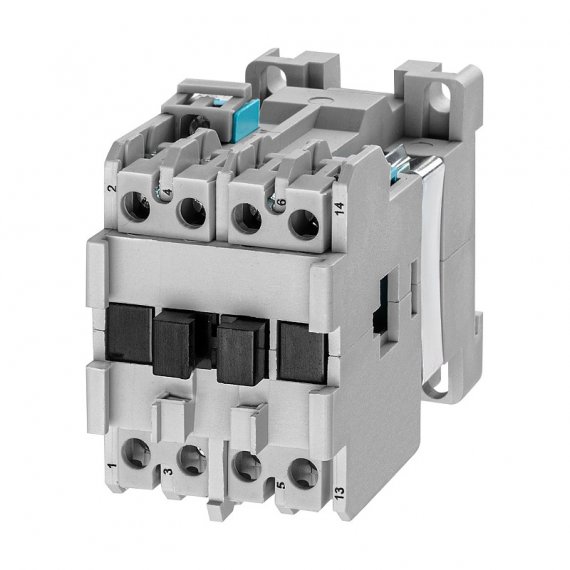

Tdm SQ0714-0060 Пускатель электромагнитный ПМ12-010150 У3В 36В 1з

Применение
В стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором.

Назначение
Для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 Гц.
Защита управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз (при наличии тепловых реле).

Преимущества
Широкий ряд номиналов тока среди аналогов до 500А.
Удобство замены катушек управления.
Компактная конструкция.
Эффективная система дугогашения.
Удобство подключения проводов и кабелей.
Наличие дополнительных контактов для использования в целях сигнализации, автоматизации и блокировки.

Номинальная рабочая мощность NEMA    10
Количество вспомогат. нормально разомкнутых (НО) контактов    1
Количество нормально разомкнутых (НО) силовых контактов    3
Комплектное устройство в корпусе    Да
Номин. коммутируем. мощность при AC-3, 400 В    7 кВт
Номин. коммутируем. мощность при AC-4, 400 В    3 кВт
Номин. напряжение питания цепи управления Us AC 50 Гц    34 - 37 В
Номин. раб. ток Ie при AC-1, 400 В    13 А
Номин. раб. ток Ie при AC-3, 400 В    10
Номин. раб. ток Ie при AC-4, 400 В    4 А
Тип изделия/компонента    Магнитный пускатель
Тип напряжения управления    AC (перемен.)
Тип подключения силовой электрич. цепи    Винтовое соединение

Основные характеристики
Степень защиты IP    IP20

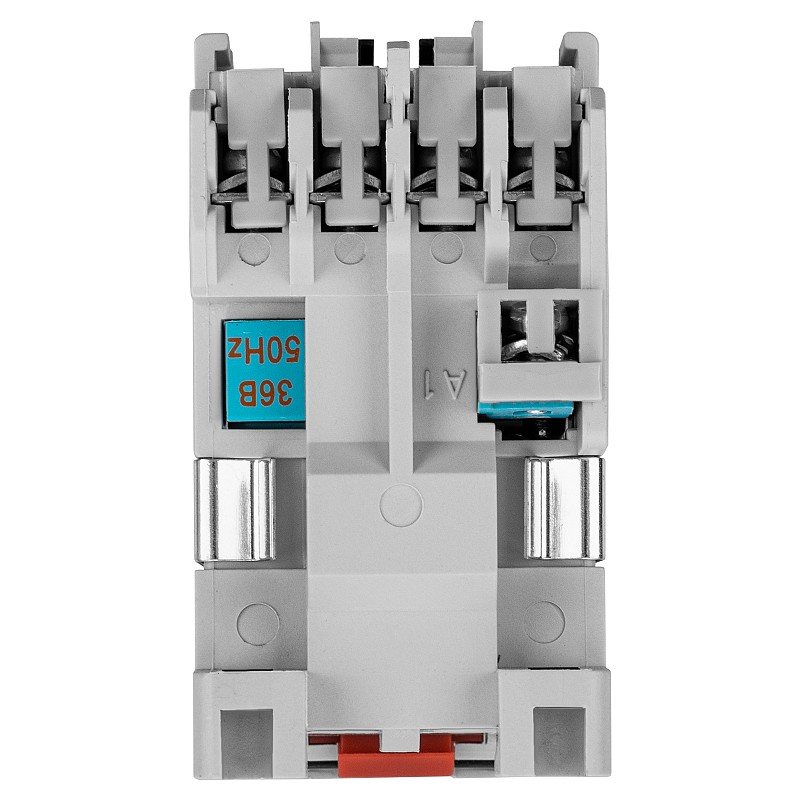

Напряжение катушки управления    36 В
Исполнение по износостойкости    Класс В
Климатическое исполнение    У3
Реверсивный/нереверсивный    Нереверсивный
Наличие теплового реле    Без теплового реле
Количество дополнительных контактов    1з
Серия    SQ0714-006
Характеристики
Бренд: TDM
Код производителя: SQ0714-0060
Артикул: 43469
Масса: 0.236181
Объем: 0.000251389
Страна: Китай
Упаковка: 1/72
Штрихкод: 4690259648434
