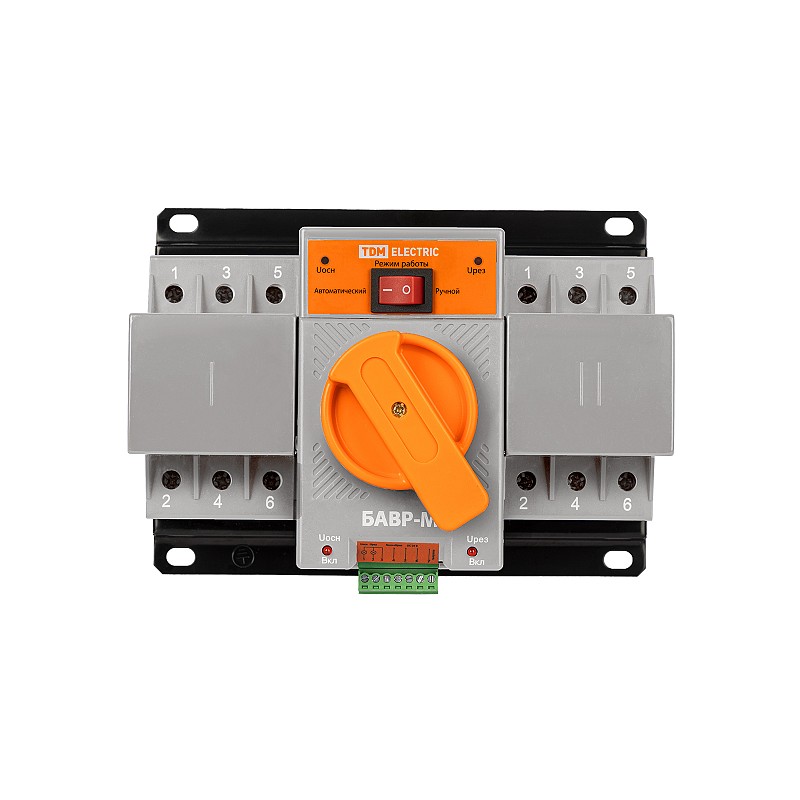

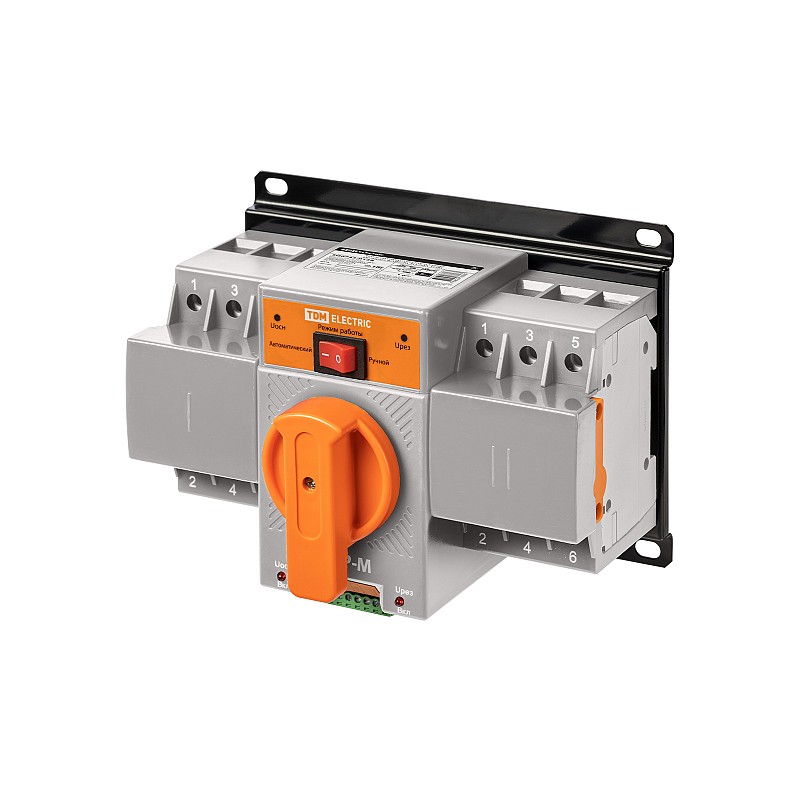

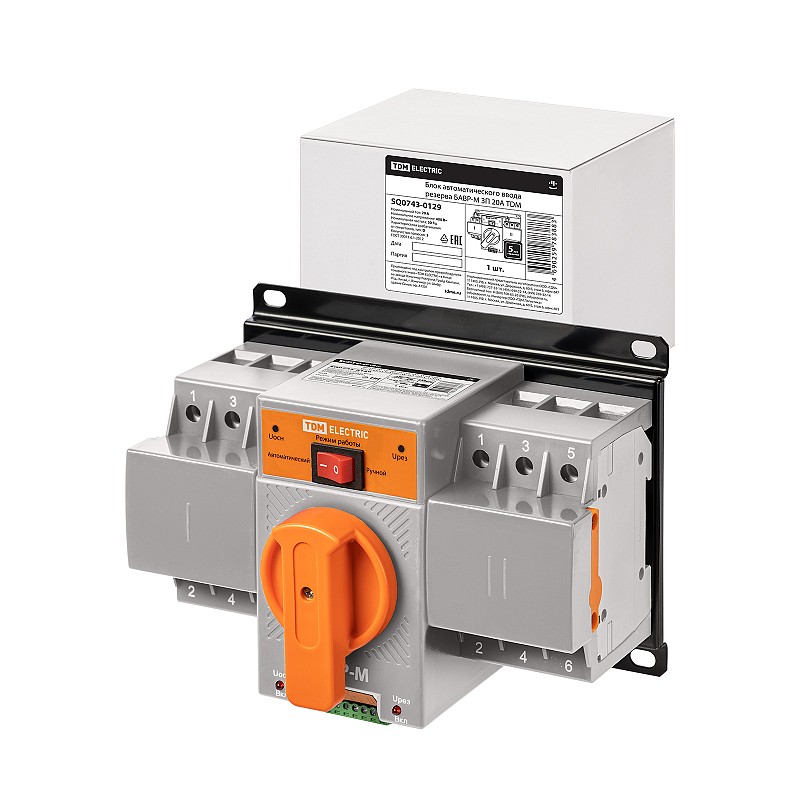

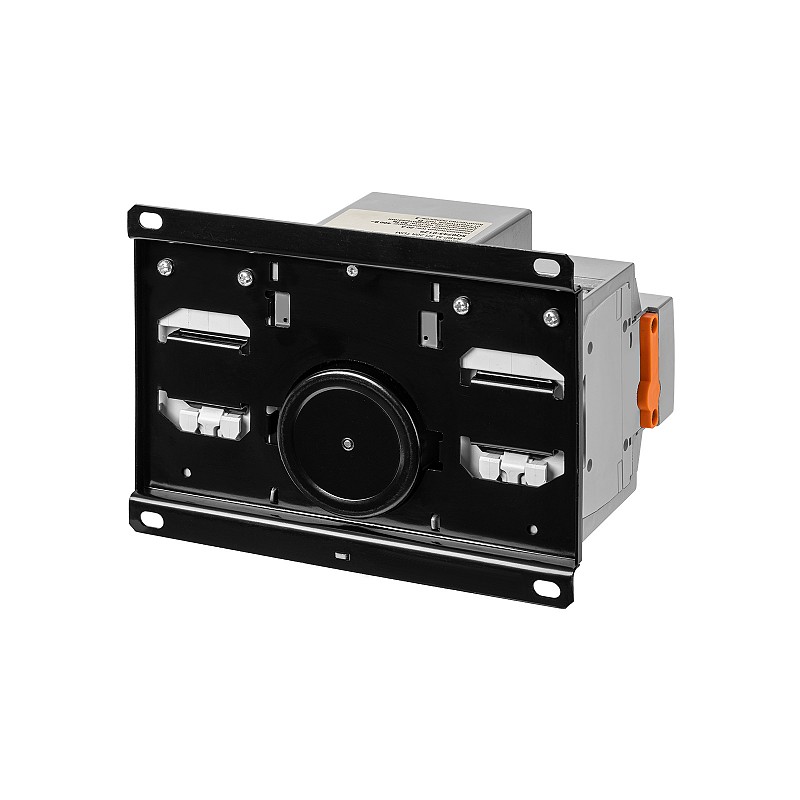

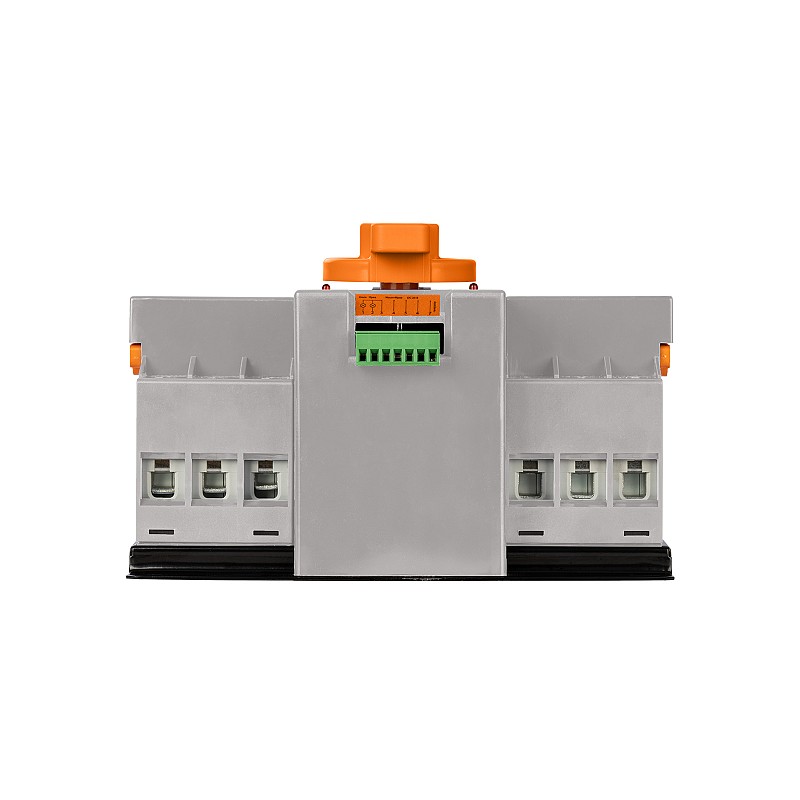

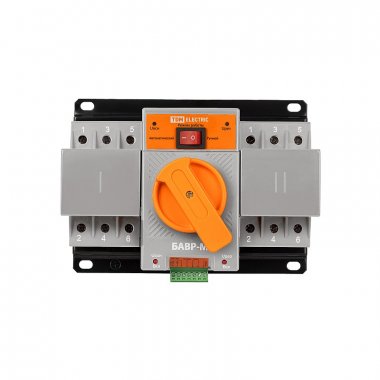

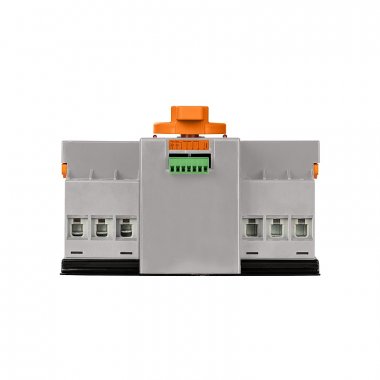

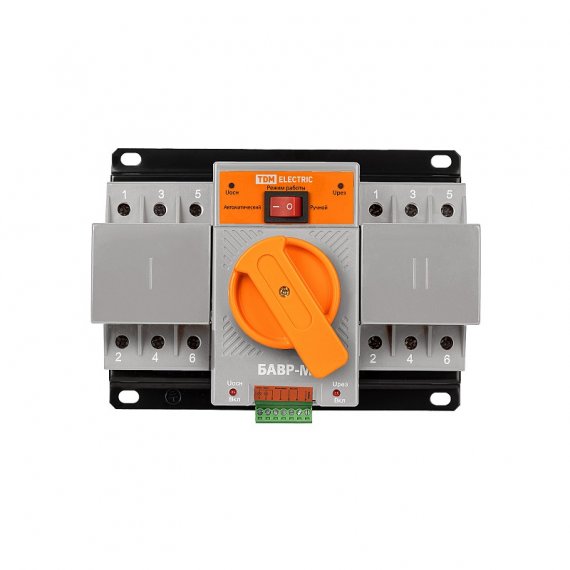

Tdm SQ0743-0129 Блок автоматического ввода резерва БАВР-М 3П 20А

Блок автоматического ввода резерва БАВР-М 3П 20А от TDM предназначен для обеспечения резервного питания нагрузки в системах электроснабжения с основным и резервным вводами. Переключение на резервную линию происходит автоматически при пропадании основного питания. Устройство контролирует питание фазы и подходит для систем с номинальным напряжением до 380 В.

Назначение
Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В
Переключение устройства на резервную линию при пропадании основного питания происходит автоматически
Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам

Применение
В сфере ЖКХ.
В частном секторе
Шкафы АВР

Материалы
Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова
Корпус изготовлен из материала, не поддерживающего горение
Маркировка не подвержена стиранию в пределах срока эксплуатации

Преимущества
Модульная конструкция позволяет производить ревизию/замену автоматических выключателей
В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D»
Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи
Компактная система монтажа

Степень защиты (NEMA)    1
Switching power at 400 V (*)    7 600
Version as reversing switch (*)    Да
Высота корпуса    135 мм
Глубина корпуса    117 мм
Длина    117 мм
Количество выключателей/переключателей    3
Количество полюсов    3
Конструкция прибора    Комплектное устройство в корпусе
Макс. допустимое раб. напряжение Ue AC    230 В
Моторный привод встроенный    Да
Номин. коммутируем. мощность при AC-3, 400 В    7 600 кВт
Номин. кратковременно выдерживаемый ток Icw    200 кА
Номин. напряжение изоляции Ui    500 В
Номин. продолжительный ток Iu    20 А
Номин. раб. напряжение    180 - 230 В
Номинальная мощность в рабочем режиме при AC-23, 400 В    7 600 кВт
Номинальная мощность в рабочем режиме при AC-3, 400 В    7 600 кВт
Подходит для промежуточного монтажа    Да
Подходит для установки в распределит. щит    Да
Подходит для фронтал. монтажа в центре    Да
Подходит для фронтал. монтажа через 4 отверстия    Да
Пригоден в качестве главного выключателя    Да
Пригоден в качестве устройства аварийной остановки    Да
Степень защиты (IP), передняя сторона    IP20
Тип изделия/компонента    Автоматический ввод резерва
Тип подключения силовой электрич. цепи    Болтовое соединение
Условный номин. ток короткого замыкания Iq    200 кА
Ширина в поперечном сечении    184 мм
Ширина корпуса    184 мм

Основные характеристики
Серия    SQ0743-01
Характеристики
Бренд: TDM
Код производителя: SQ0743-0129
Артикул: 53452
Масса: 1.68333
Объем: 0.00504737
Страна: Китай
Упаковка: 1/6
Штрихкод: 4690259783883
