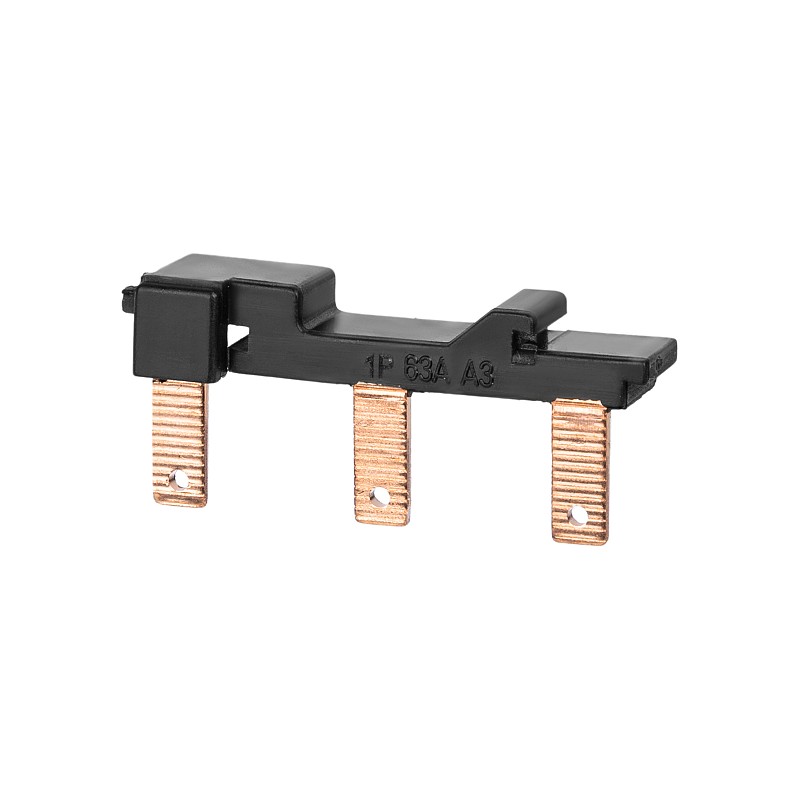

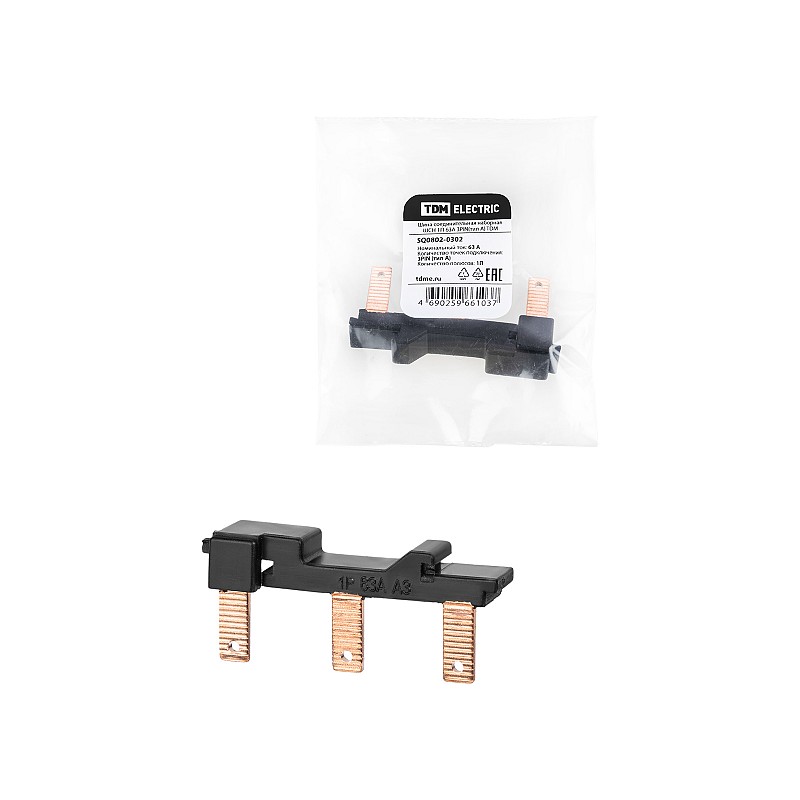

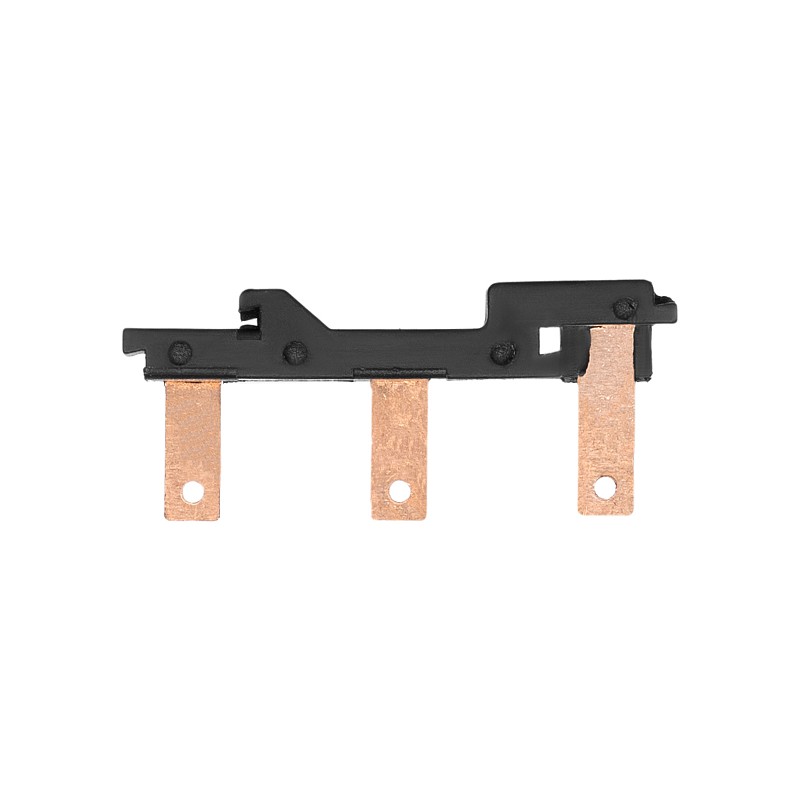

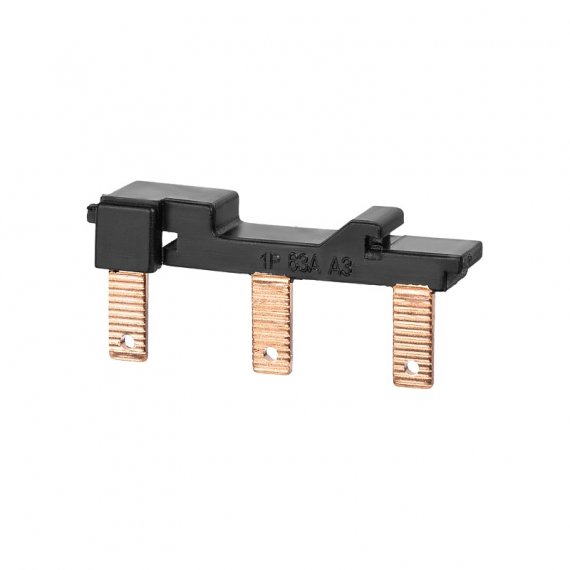

Tdm SQ0802-0302 Шина соединительная наборная ШСН 1П 63А 3PIN

Шина соединительная наборная ШСН 1П 63А 3PIN(тип A) от TDM - это надежное решение для модульного оборудования. Она обладает серией SQ0802-03 и отличается высоким качеством исполнения.

Назначение
Предназначены для удобного и безопасного расключения потенциалов групп модульной аппаратуры.

Применение
В шкафах, щитах, сборках.

Преимущества
Наборная конструкция позволяет реализовать 68 вариантов электрических соединений модульных конструкций.
Наличие универсального бокового замка позволяет соединять шины в продольную конструкцию без дополнительного инструмента.

Конструкция
Токоведущая медная часть шины залита в термостойкий пластик.

Материалы

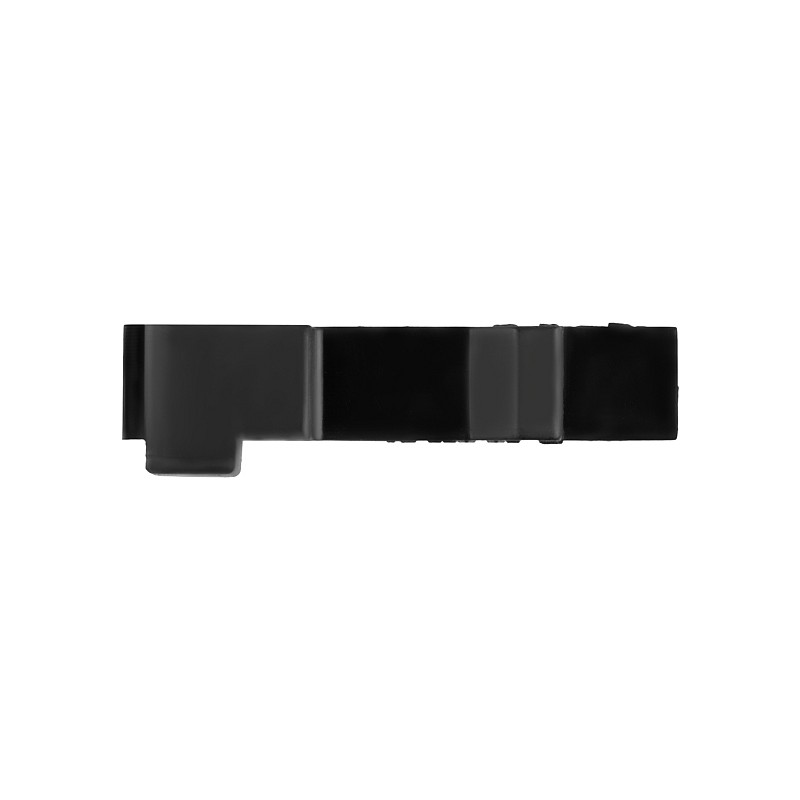

Изолирующий профиль изготовлен из самозатухающего пластика

Высота    17 мм
Длина    45 мм
Изолированн.    Да
Количество модулей (модульная ширина)    3
Количество полюсов    1
Количество фаз    1
Макс. допустимое раб. напряжение Ue    380 В
Номин. импульсное напряжение    4 кВ
Номин. кратковременно выдерживаемый ток Icw    12 кА
Номин. продолжительный ток Iu    63 А
Подходит для количества подключаемых устройств    3
Поперечное сечение    24 мм²
Размер шага    18 мм
Способ монтажа    Сверху
Тип электрического подключения    Штырь (Pin)
Условный номин. ток короткого замыкания Iq    12 кА
Ширина    13 мм

Основные характеристики
Серия    SQ0802-03
Характеристики
Бренд: TDM
Код производителя: SQ0802-0302
Артикул: 40356
Масса: 0.0108667
Объем: 0.00002236
Страна: Китай

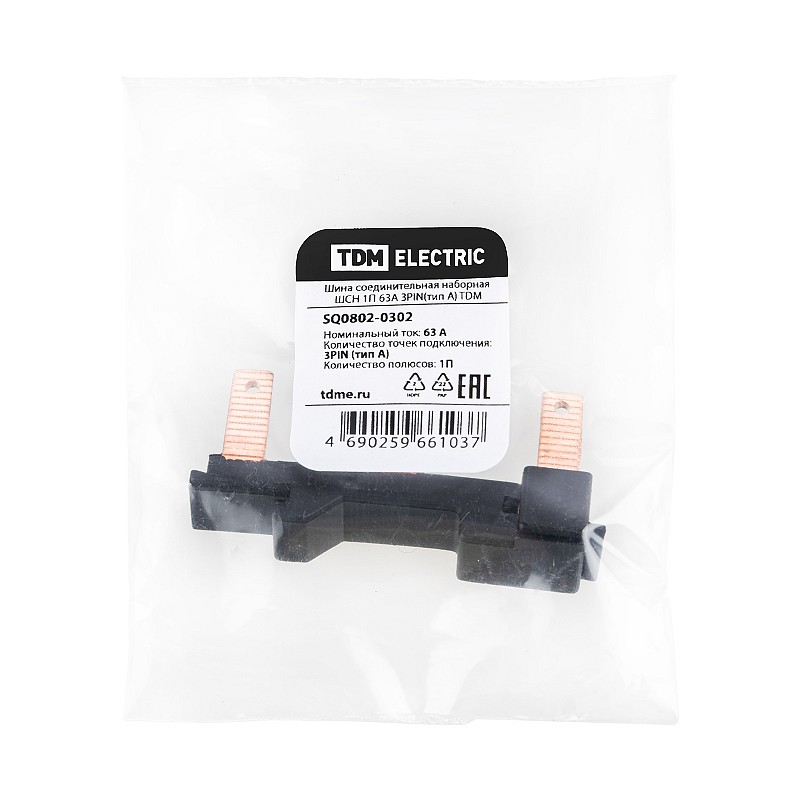

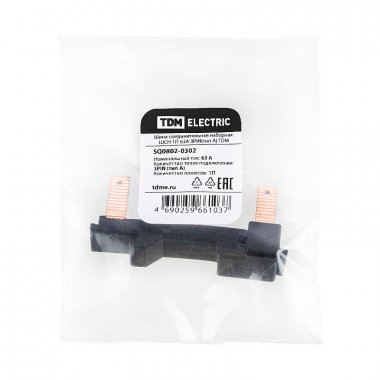

Упаковка: 1/1500
Штрихкод: 4690259661037
