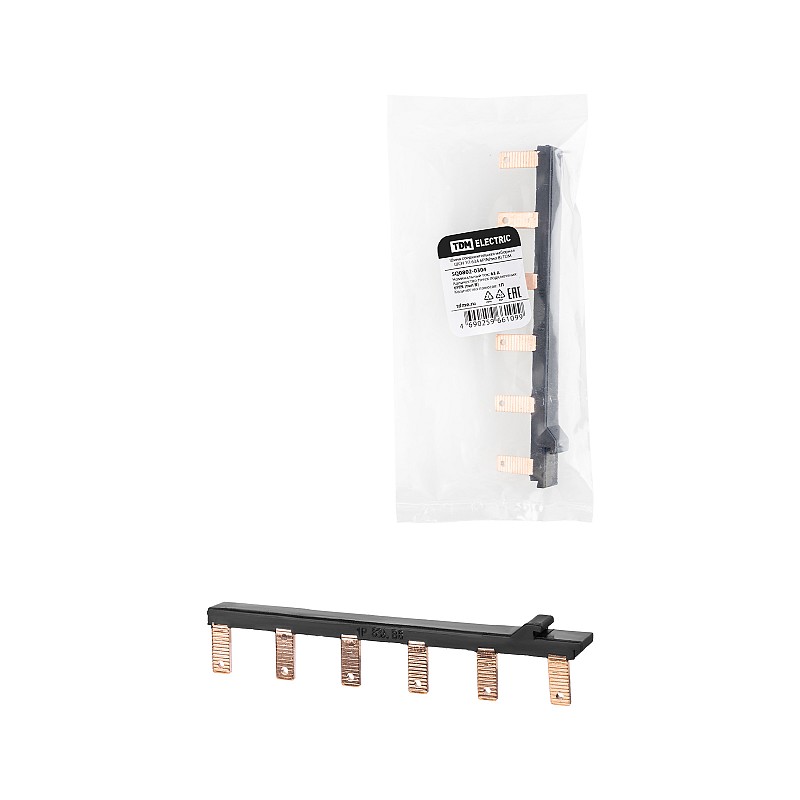

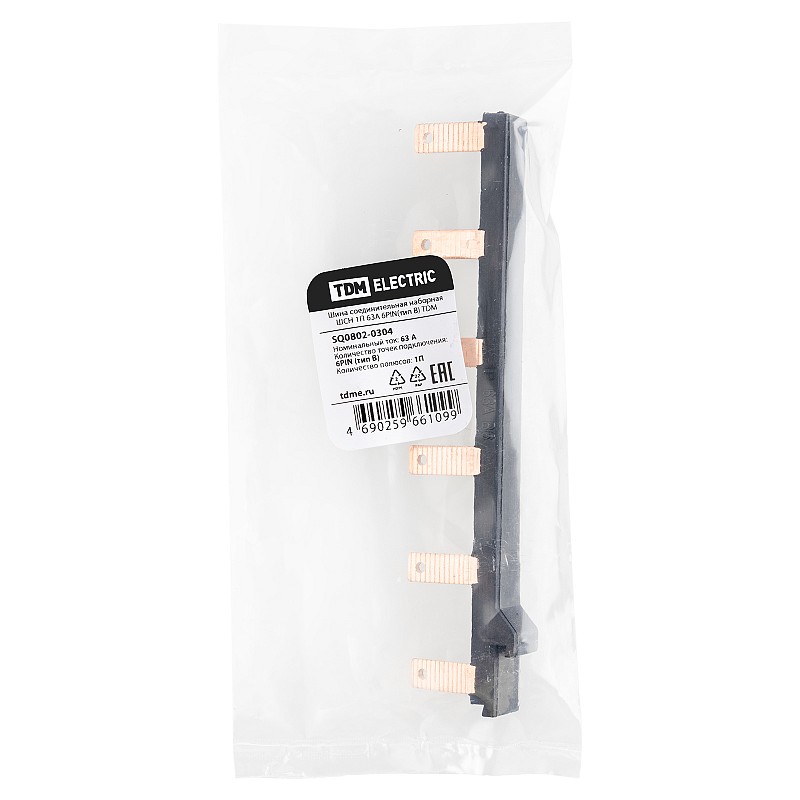

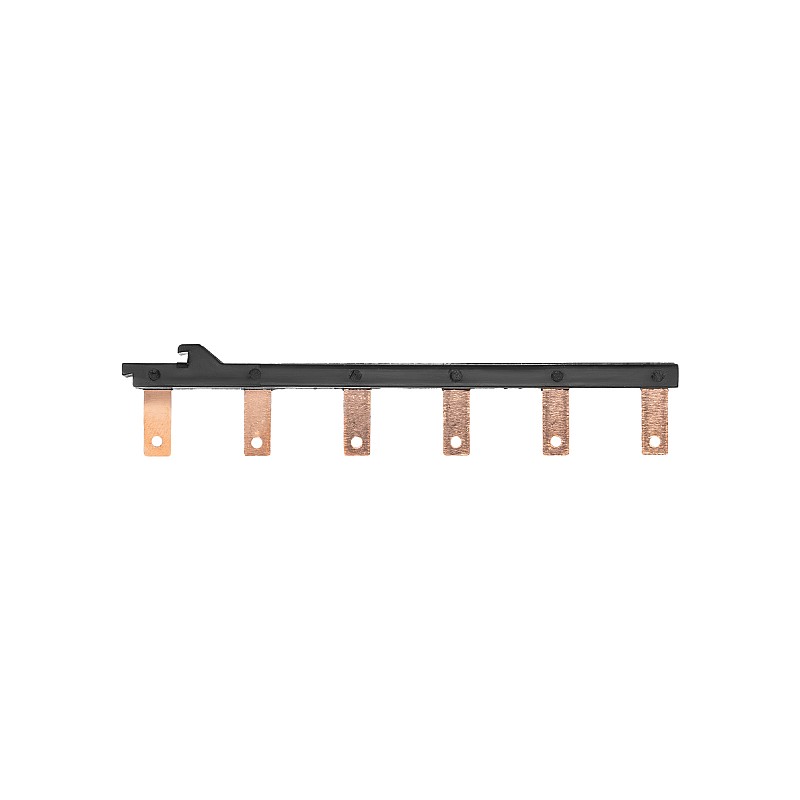

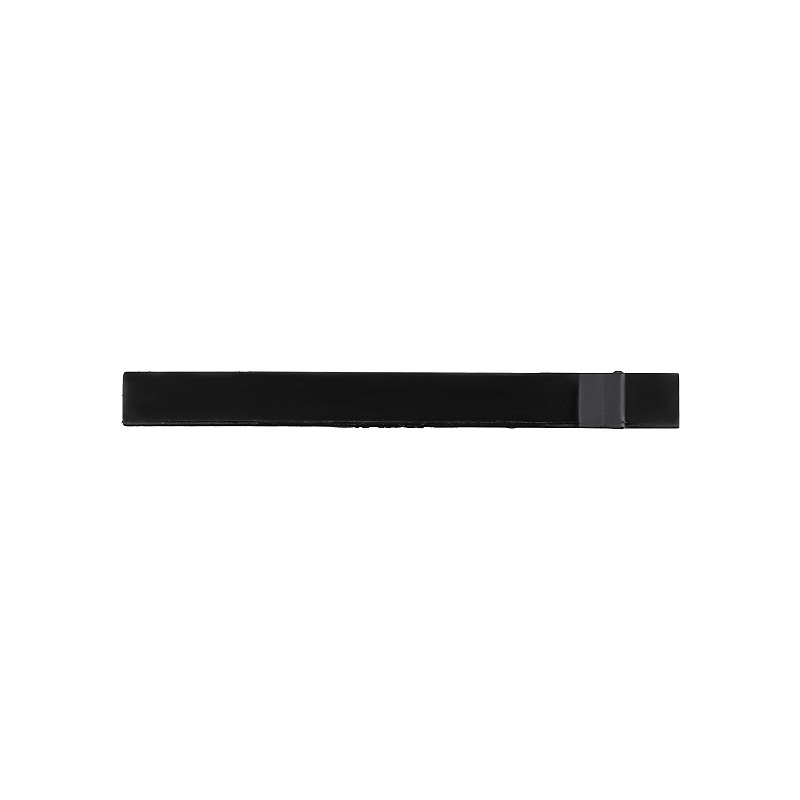

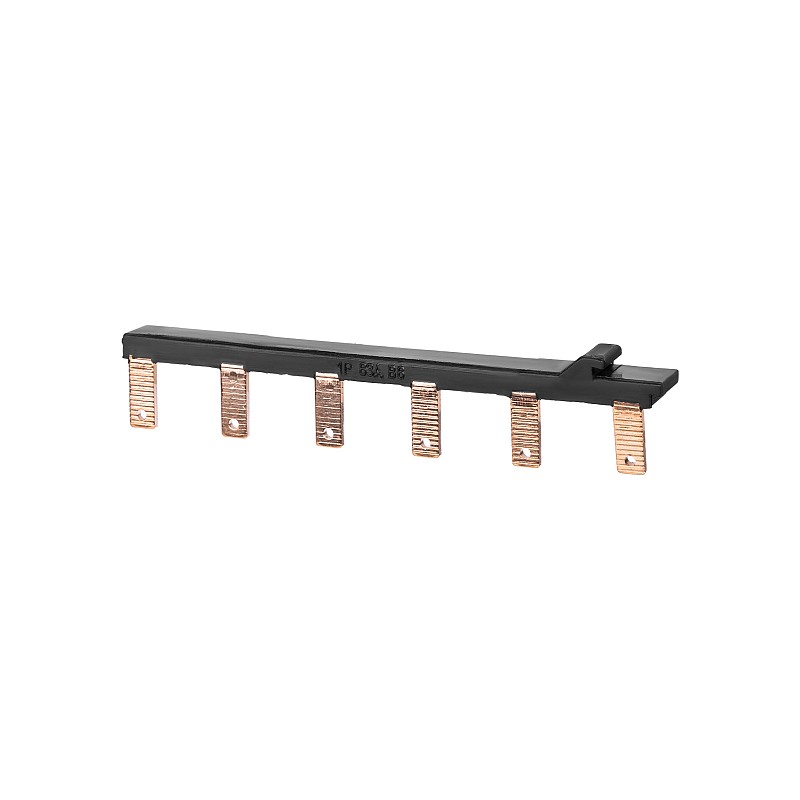

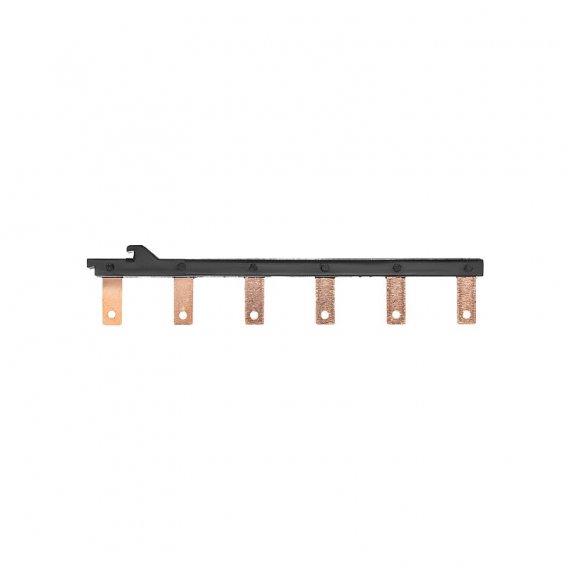

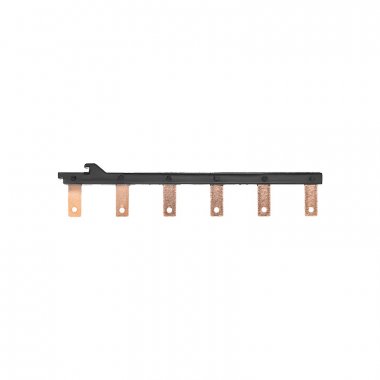

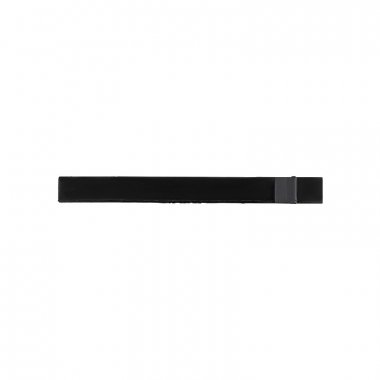

Tdm SQ0802-0304 Шина соединительная наборная ШСН 1П 63А 6PIN(тип B)

Шина соединительная наборная ШСН 1П 63А 6PIN(тип B) TDM предназначена для удобного и безопасного расключения потенциалов групп модульной аппаратуры в шкафах, щитах и сборках. Наборная конструкция позволяет реализовать 68 вариантов электрических соединений модульных конструкций.

Назначение
Предназначены для удобного и безопасного расключения потенциалов групп модульной аппаратуры.

Применение
В шкафах, щитах, сборках.

Преимущества
Наборная конструкция позволяет реализовать 68 вариантов электрических соединений модульных конструкций.
Наличие универсального бокового замка позволяет соединять шины в продольную конструкцию без дополнительного инструмента.

Конструкция
Токоведущая медная часть шины залита в термостойкий пластик.

Материалы
Изолирующий профиль изготовлен из самозатухающего пластика

Высота    17 мм
Длина    100 мм
Изолированн.    Да
Количество модулей (модульная ширина)    6
Количество полюсов    1
Количество фаз    1
Макс. допустимое раб. напряжение Ue    380 В
Номин. импульсное напряжение    4 кВ
Номин. кратковременно выдерживаемый ток Icw    12 кА
Номин. продолжительный ток Iu    63 А
Подходит для количества подключаемых устройств    6
Поперечное сечение    24 мм²
Размер шага    18 мм
Способ монтажа    Сверху
Тип электрического подключения    Штырь (Pin)
Условный номин. ток короткого замыкания Iq    12 кА
Ширина    13 мм

Основные характеристики
Серия    SQ0802-03
Характеристики
Бренд: TDM
Код производителя: SQ0802-0304
Артикул: 40358
Масса: 0.0203333
Объем: 0.00003763
Страна: Китай
Упаковка: 1/600
Штрихкод: 4690259661099
