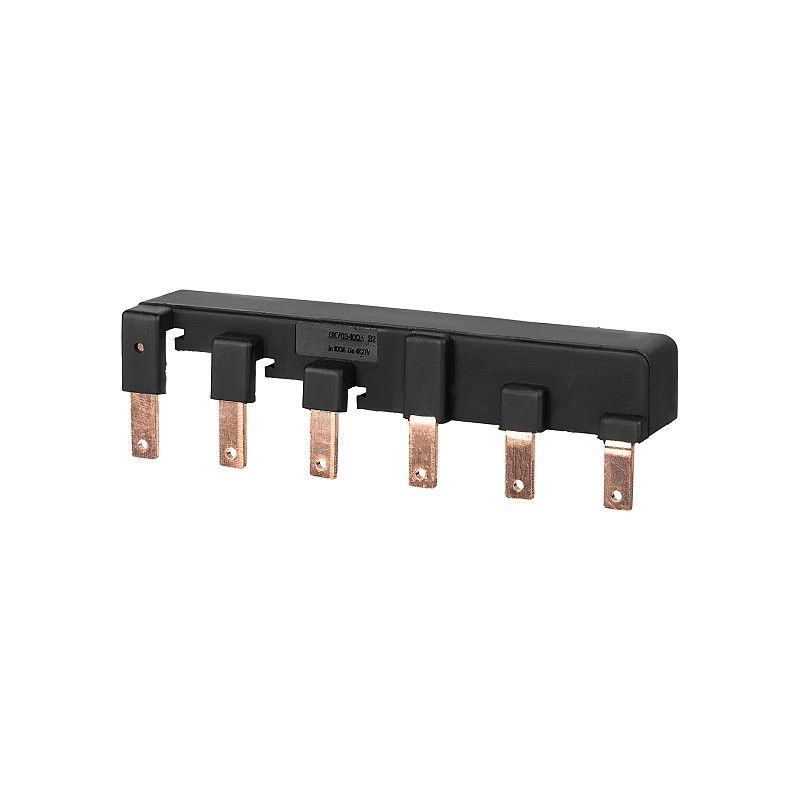

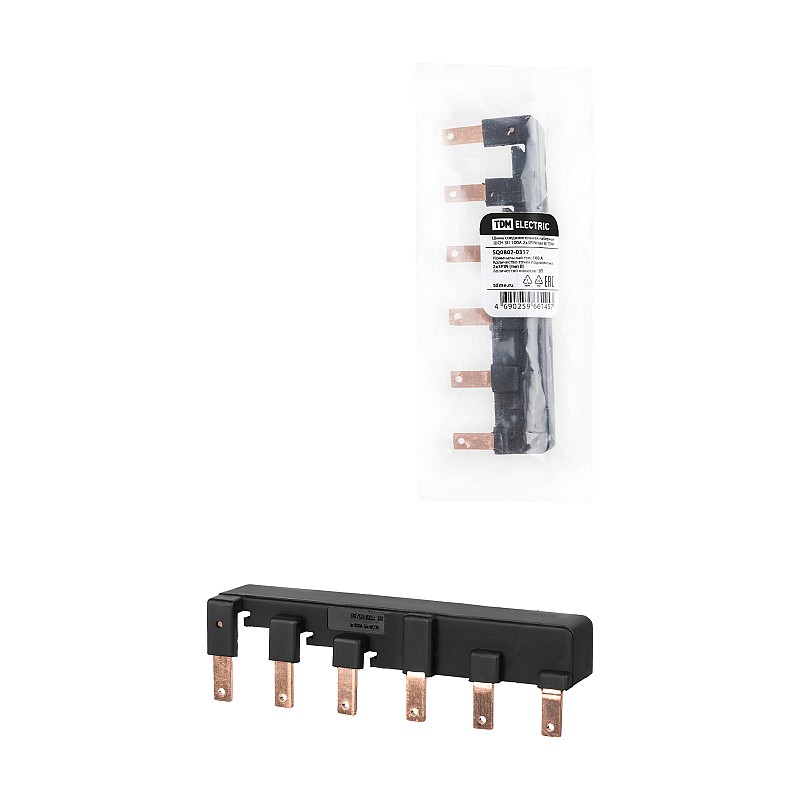

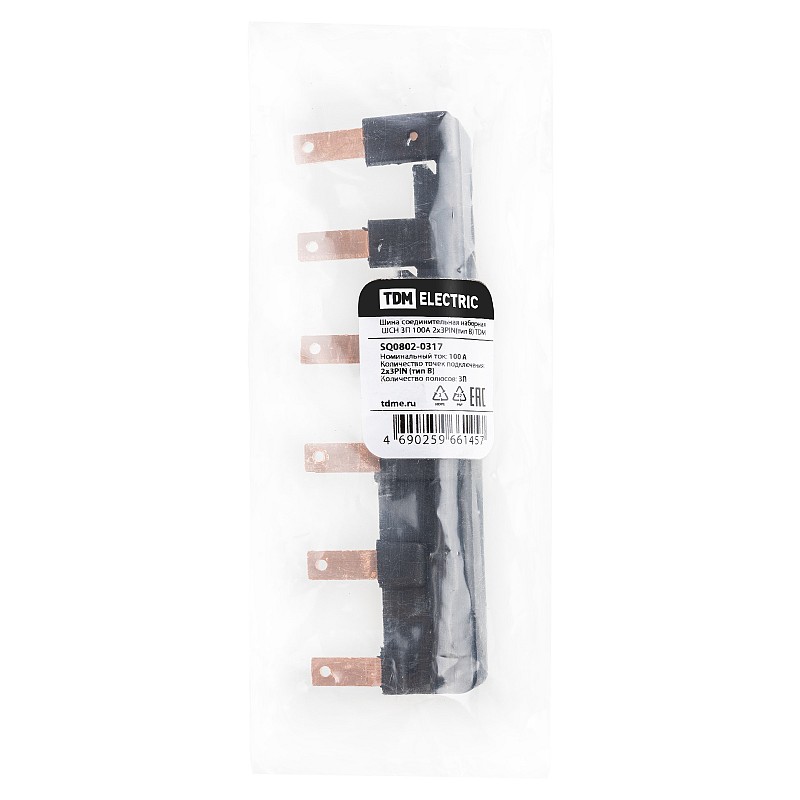

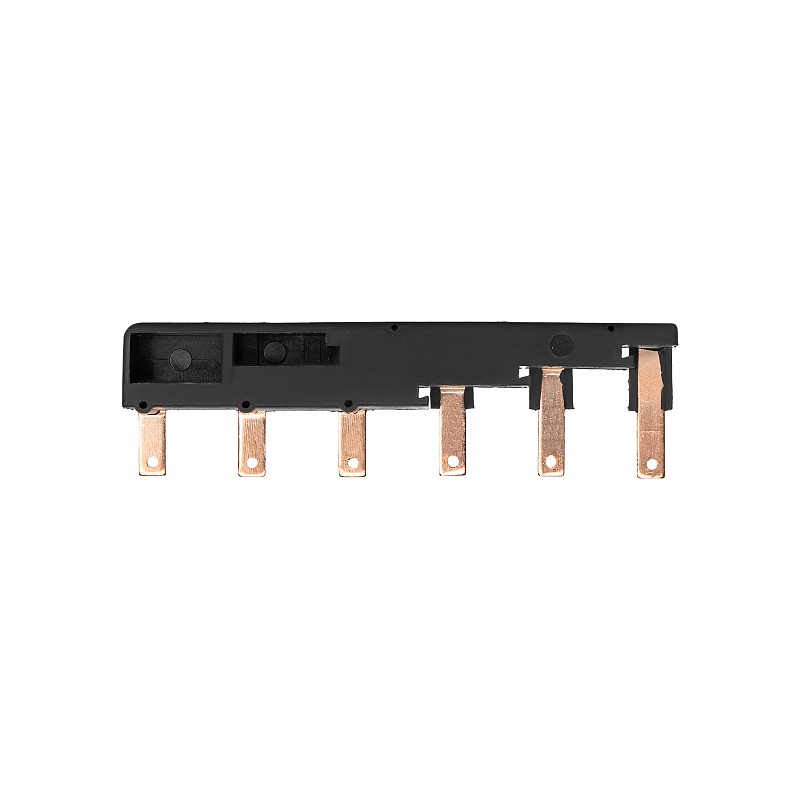

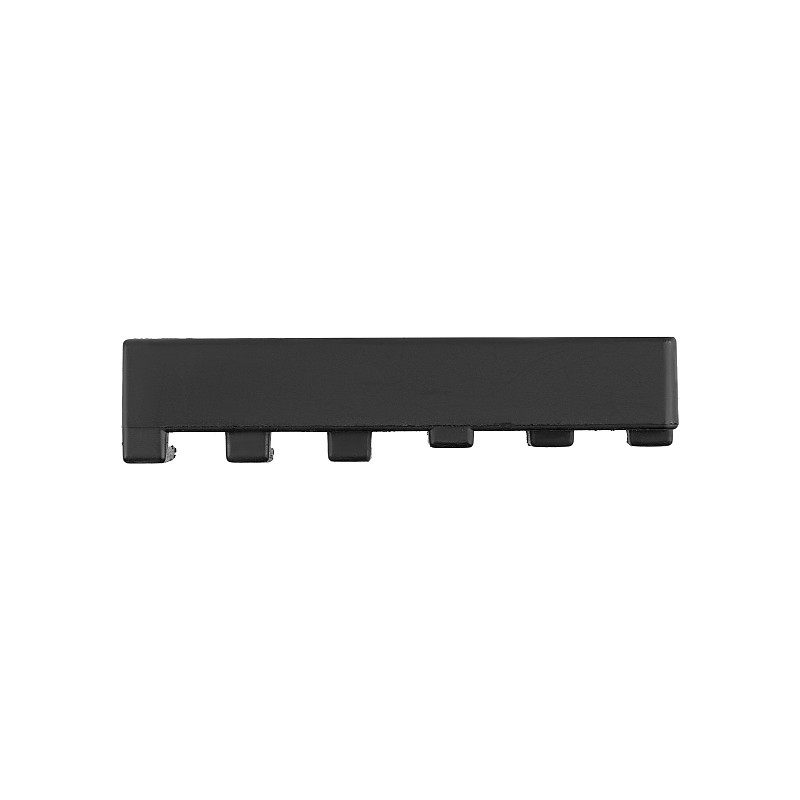

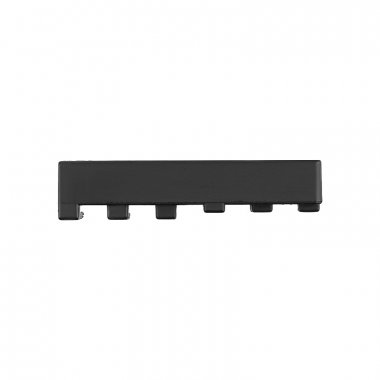

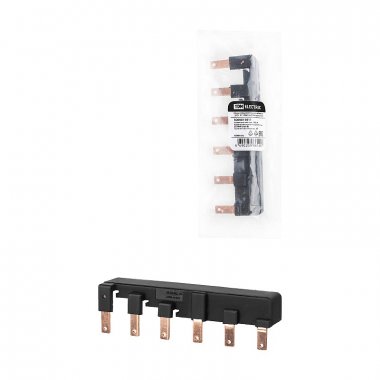

Tdm SQ0802-0317 Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип B)

Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип B) TDM - это надежное и качественное устройство, которое используется в модульном оборудовании. Оно обеспечивает безопасное и эффективное соединение различных элементов системы. Производитель TDM гарантирует долговечность и стабильную работу данного устройства.

Назначение
Предназначены для удобного и безопасного расключения потенциалов групп модульной аппаратуры.

Применение
В шкафах, щитах, сборках.

Преимущества
Наборная конструкция позволяет реализовать 68 вариантов электрических соединений модульных конструкций.
Наличие универсального бокового замка позволяет соединять шины в продольную конструкцию без дополнительного инструмента.

Конструкция
Токоведущая медная часть шины залита в термостойкий пластик.

Материалы
Изолирующий профиль изготовлен из самозатухающего пластика

Высота    24 мм
Длина    97 мм
Изолированн.    Да
Количество модулей (модульная ширина)    2
Количество полюсов    3
Количество фаз    3
Макс. допустимое раб. напряжение Ue    380 В
Номин. импульсное напряжение    4 кВ
Номин. кратковременно выдерживаемый ток Icw    15 кА
Номин. продолжительный ток Iu    100 А
Подходит для количества подключаемых устройств    2
Поперечное сечение    42 мм²
Размер шага    18 мм
Способ монтажа    Сверху
Тип электрического подключения    Штырь (Pin)
Условный номин. ток короткого замыкания Iq    15 кА
Ширина    22 мм

Основные характеристики
Серия    SQ0802-03
Характеристики
Бренд: TDM
Код производителя: SQ0802-0317
Артикул: 40370
Масса: 0.0608
Объем: 0.000080496
Страна: Китай
Упаковка: 1/250
Штрихкод: 4690259661457
