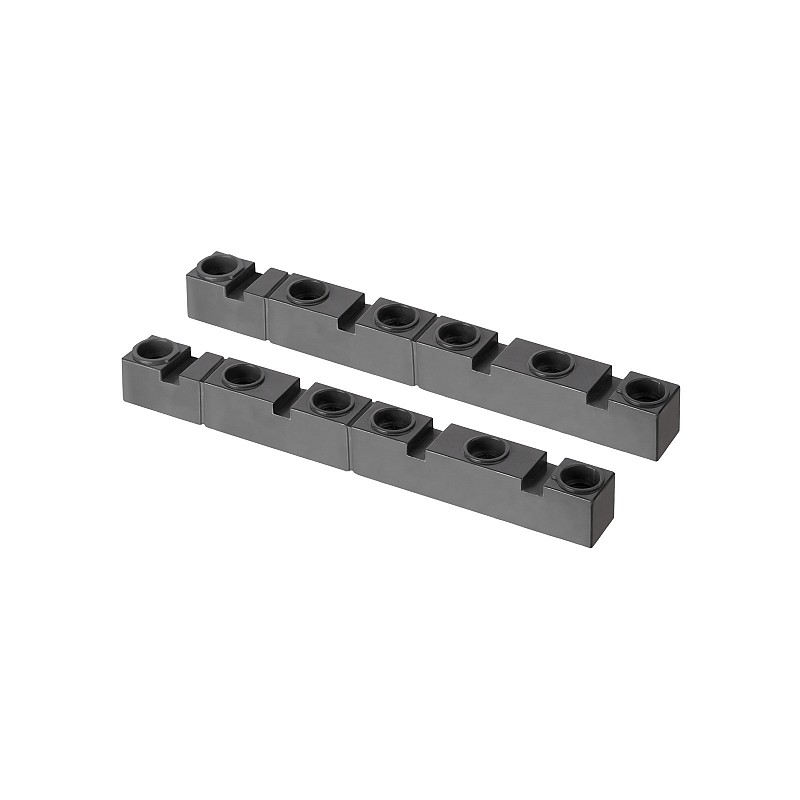

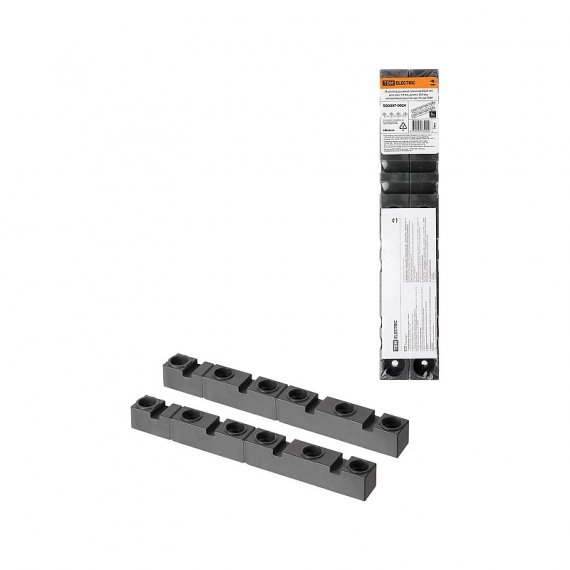

Tdm SQ0807-0024 Изолятор шинный плоский ИШП 4П для шин 10 мм, длина 264 мм

 Изолятор шинный плоский ИШП 4П от TDM предназначен для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A. Этот продукт идеально подходит для использования при сборке НКУ различного назначения. Он изготовлен из высококачественного материала - армированного стекловолокном полиэстра.

Назначение
Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

Применение
Используются при сборке НКУ различного назначения.

Материалы
Материал изоляторов – армированный стекловолокном полиэстр.
Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

Преимущества
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

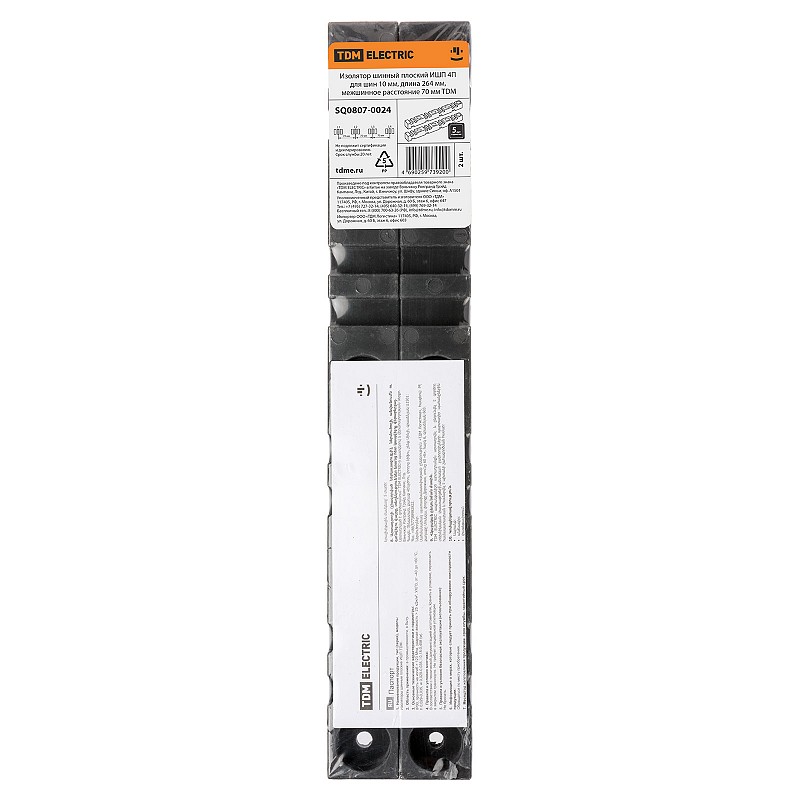

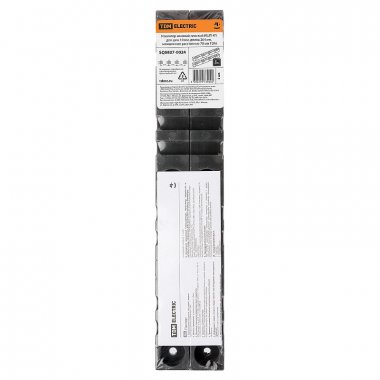

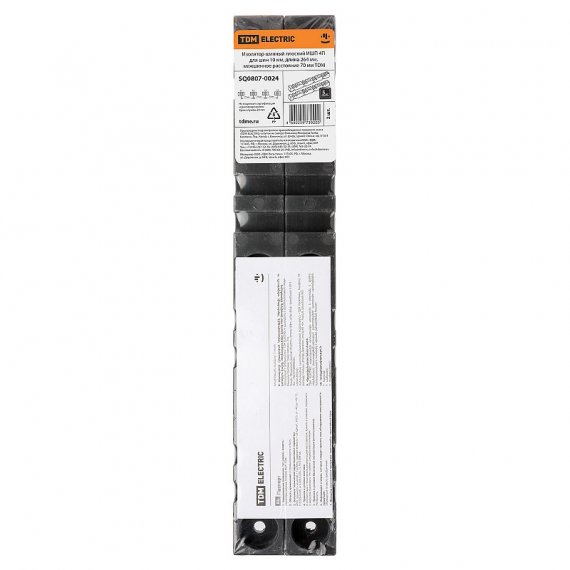

Упаковка
ИШП для шин 5 и 10 мм 180 мм по 2 шт. ИШП для шин 5 и 10 мм 270 мм по 2 шт. ИШП для шин 5 и 10 мм 370 мм по 2 шт. H=20 мм для ИШП по 2 шт. H=30 мм для ИШП по 2 шт. H=40 мм для ИШП по 2 шт. H=50 мм для ИШП по 2 шт. H=60 мм для ИШП по 2 шт. H=70 мм для ИШП по 2 шт. H=90 мм для ИШП по 2 шт. H=110 мм для ИШП по 2 шт. H=150 мм для ИШП по 2 шт. H=1000 мм для ИШП по 5 шт.

Конструкция
В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
Шины устанавливаются по шкафу минимум на двух парах изоляторов.
Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

Количество полюсов    4
Макс. номин. ток    4 000 А
Метрический размер болта (М..)    8
Расстояние между шинами    70 мм

Основные характеристики
Серия    SQ0807-002
Характеристики
Бренд: TDM
Код производителя: SQ0807-0024
Артикул: 54326
Масса: 0.340625
Объем: 0.000288774
Страна: Китай
Упаковка: 2/48
Штрихкод: 4690259739194
