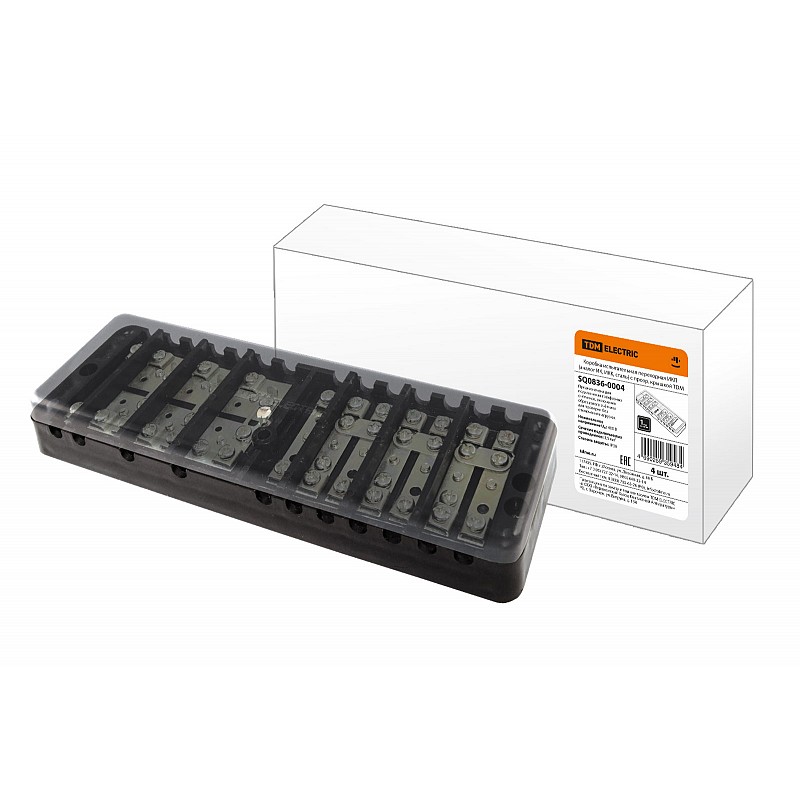

Tdm SQ0836-0004 Коробка испытательная переходная ИКП

 Испытательная переходная коробка ИКП от TDM - это надежное решение для организации специальных зажимов или испытательных коробок (клеммников), как требует глава 1.5, пункт 15.23 ПУЭ 7 издания. Эта коробка идеально подходит для шкафов, щитов и сборок, оснащенных трехфазными счетчиками электрической энергии.

Применение
Шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии.
Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Материалы
Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо- ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред.
Винты изготовлены из оцинкованной стали.

Конструкция
Конструктивно устройство состоит из: основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7). защитной крышки, фиксируемой винтом, с возможностью опломбировки.

Назначение
Подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика для проверки без отключения нагрузки потребления.

Модель/исполнение    Прочее

Основные характеристики
Серия    SQ0836-0004
Характеристики
Бренд: TDM
Код производителя: SQ0836-0004
Артикул: 21680
Масса: 0.305
Объем: 0.000627891
Страна: Китай
Упаковка: 4/40
Штрихкод: 4690259359460
