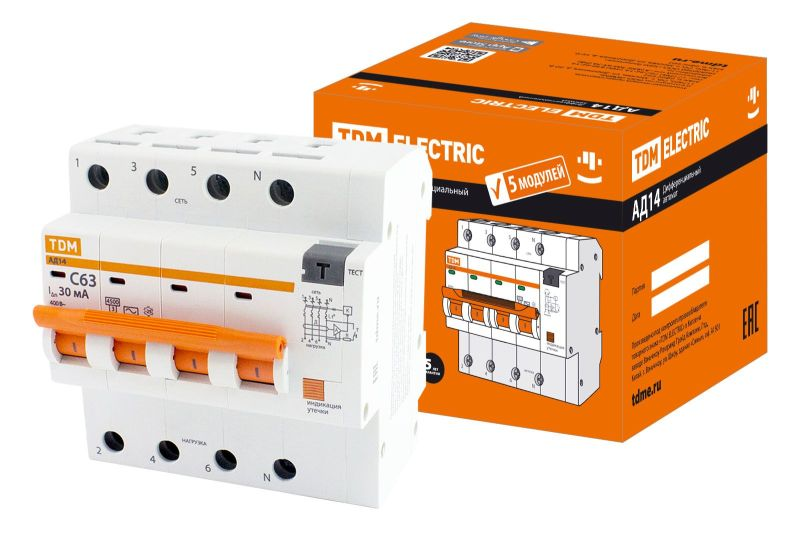

Tdm Дифференциальный автомат АД14 4Р 63А 100мА SQ0204-0146

Назначение

• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока (утечки) на землю.

Применение

• Строительные объекты.
• Жилищно-коммунальное хозяйство и офисы.
• Промышленные здания.
• Электрифицированные рекламные конструкции.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества

• Ширина нового дифференциального автомата АД14 составляет 5 модулей (90 мм), тогда как ширина старого составляла 6,4 модуля (115 мм – от 6 до 40 А) и 7,2 модуля (131 мм – от 50 до 63 А).
• Наличие двойного одновременного подключения шины FORK и проводника значительно расширяет диапазон возможных схемных решений.
• В блоке дифференциальной защиты предусмотрена кнопка «индикация утечки», которая в случае срабатывания аппарата по дифференциальному току, механически препятствует повторному включению аппарата без ручного возврата и является индикатором срабатыванием блока дифференциальной утечки.
• Защита от сверхтоков в каждом из полюсов (схема 4Р).
• На лицевой панели каждого полюса дифференциального автомата АД14 расположен механический индикатор положения контактов (включено/ выключено).
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
