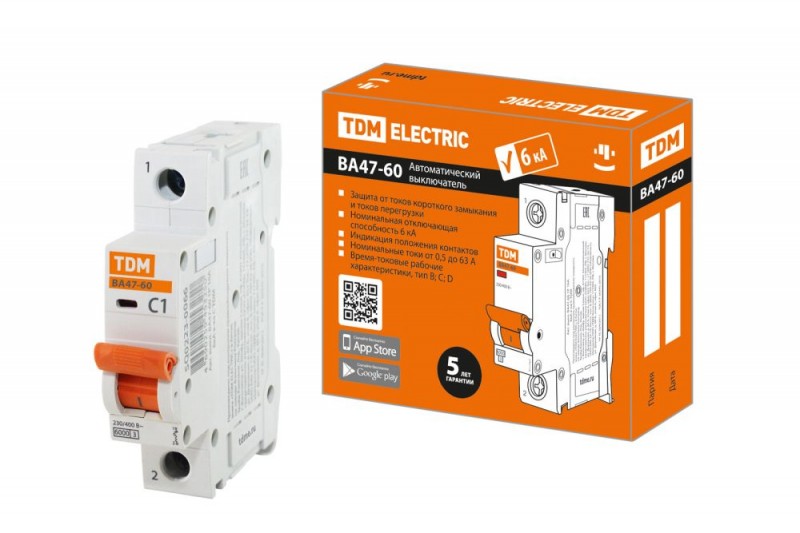

Tdm Автоматический выключатель ВА47-60 1Р 6А 6кА SQ0223-0073
Tdm SQ0223-0073
Авт. выкл. ВА47-60 1Р 6А 6кА х-ка С TDM
Купить по низким ценам Tdm SQ0223-0073
Описание Tdm SQ0223-0073
Назначение
- Проведение тока в нормальном режиме.
- Защита сетей от перегрузок и короткого замыкания.
Применение
- Вводно-распределительные устройства жилых и общественных зданий.
Материалы
- Корпус и детали выполнены из пластика, не поддерживающего горение.
- Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.
Преимущества
- Возможность пломбирования для защиты от несанкционированного доступа 9заглушка поставляется отдельно)
- Наличие семи заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании винтов.
- Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.Подключение шины FORK c верхней и нижней стороны.
- Момент затяжки 3,5Н*м
- Лучшее токоограничение I²t: электропроводка после отключенного короткого замыкания будет значительно холоднее, чем при отключении от любого 4,5кА автоматического выключателя.
- Низкий нагрев при проведении максимальных токов.
| Наименование параметра | Значение | |
|---|---|---|
| Число полюсов | 1; 2; 3; 4 | |
| Наличие защиты от сверхтоков в полюсах | во всех полюсах | |
| Номинальное рабочее напряжение переменного тока Ue, B | 1-полюсные | 230/400 |
| 2, З, 4-полюсные | 400 | |
| Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B | 48 | |
| Номинальная частота, Гц | 50 | |
| Номинальный ток In, A | характеристика "C" | 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
| характеристика "B","D" | 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 | |
| Номинальная отключающая способность Inc, A | 6000 | |
| Характеристика срабатывания от сверхтоков, тип | B; C; D | |
| Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3. | Тепловой расцепитeль | 1,13 In: tср≥1 часа – без расцепления 1,45 In: tср<1 часа – расцепление 2,55 In: 1 c32 A) – расцепление |
| Электромагнитный расцепитeль | B, C, D: tср<0,1 c | |
| Механическая износостойкость, циклов B-О, не менее | 20 000 | |
| Электрическая изноcoстойкость, циклов B-О, не менее | 6 000 | |
| Степень защиты по ГОСТ 14254-96 | IР20 | |
| Максимальное сечение провода, присоединяемого к контактным зажимам, мм2 | 25 | |
| Наличие драгметаллов: серебро, г/полюс | 0,15 (до 25 А); 0,22 (25–63 A) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Режим работы | продолжительный | |
| Масса одного полюса, не более, кг | 0,092 | |
Технические характеристики Tdm SQ0223-0073
- Ширина упаковки 8 см
- Высота упаковки 10 см
- Глубина упаковки 6 см
- Объемный вес 0.1 кг
- Кратность поставки 1
- Тип Автоматический выключатель
- Кол-во полюсов 1Р
- Характеристика С
- Отключающая способность 6кА
- Модель ВА47-60
- Номинальный ток 6А
- Тип Автоматический выключатель
- Серия ВА47-60
- Отключающая способность 6кА
- Характеристика С
- Кол-во полюсов 1Р
- Номинальный ток 6А
- Ширина упаковки 8 см
- Высота упаковки 10 см
- Глубина упаковки 6 см
- Объемный вес 0.1 кг
- Кратность поставки 1
- Тип Автоматический выключатель
- Кол-во полюсов 1Р
- Характеристика С
- Отключающая способность 6кА
- Модель ВА47-60
- Номинальный ток 6А
- Тип Автоматический выключатель
- Серия ВА47-60
- Отключающая способность 6кА
- Характеристика С
- Кол-во полюсов 1Р
- Номинальный ток 6А
