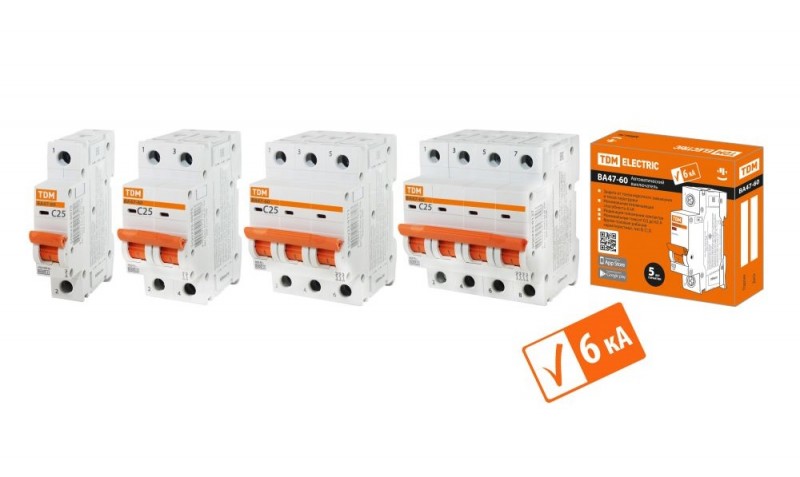

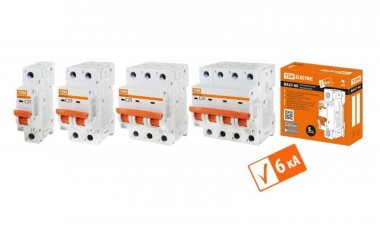

Tdm Автоматический выключатель ВА47-60 4Р 20А 6кА х-ка С SQ0223-0126
Tdm SQ0223-0126
Авт. выкл. ВА47-60 4Р 20А 6кА х-ка С TDM
Купить по низким ценам Tdm SQ0223-0126
Описание Tdm SQ0223-0126
Назначение
Проведение тока в нормальном режиме.
Защита сетей от перегрузок и короткого замыкания.
Применение
Вводно-распределительные устройства жилых и общественных зданий.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.
Маркировка
Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Класс токоограничения – 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода.
Конструкция
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели автоматического выключателя ВА47-60 6кА реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Выключатели ВА47-60 6кА могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
Преимущества
Возможность пломбирования для защиты от несанкционированного доступа 9заглушка поставляется отдельно)
Наличие семи заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании винтов.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Подключение шины FORK c верхней и нижней стороны.
Момент затяжки 3,5Н*м
Лучшее токоограничение I²t: электропроводка после отключенного короткого замыкания будет значительно холоднее, чем при отключении от любого 4,5кА автоматического выключателя.
