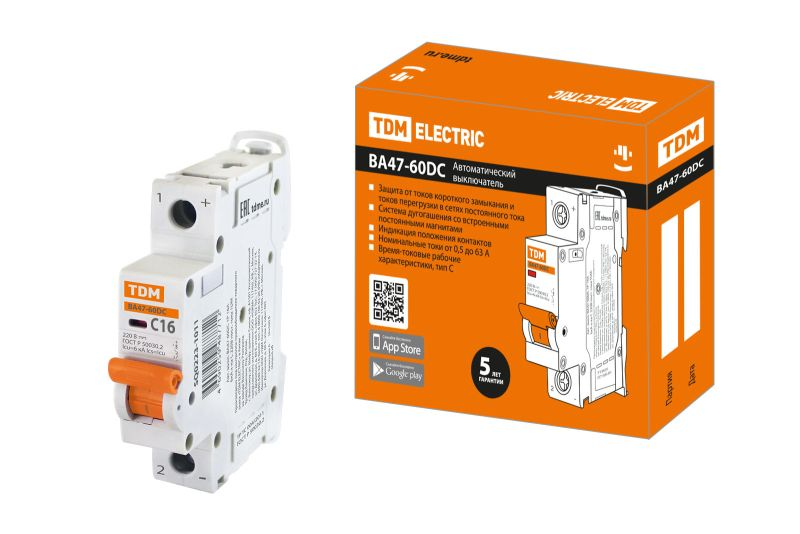

Tdm Автоматический выключатель ВА47-60DC 1P 16А 6кА х-ка С SQ0223-1011

Tdm SQ0223-1011

Авт. выкл.ВА47-60DC 1P 16А 6кА х-ка С TDM

Купить по низким ценам Tdm SQ0223-1011

Описание Tdm SQ0223-1011

Назначение

Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Оперативное включение и выключение электрических цепей.

Применение

Защита сетей в цепях постоянного тока напряжением до 440 В.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.

Конструкция

	Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
	На лицевой панели автоматического выключателя ВА47-60DC реализован механический индикатор положения контактов (включено/отключено).
	В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Преимущества

	Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно)
	Наличие семи заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании винтов.
	Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
	Под антипригарной пластиной находится постоянный магнит. Этот магнит ориентирует магнитное поле внутри автоматического выключателя таким образом, что дуга, при разъединении силовых контактов затягивалась в дугогасительную камеру.
	Высокий момент затяжки провода 3,5 Нм, что значительно больше, чем момент затяжки 2 Нм у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.
	Выключатели ВА47-60DC имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу.
	Две защелки на DIN-рейку с фиксацией сверху и снизу, что позволяет устанавливать выключатель в неудобные для монтажа места.

ТЕХ. ХАРАКТЕРИСТИКИ

Наименование параметра		Значение
Количество полюсов		1; 2
Номинальное раюочее напряжение постоянного тока на один полюс, не более, В		220
Номинальные ток In, A		1; 2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63
Предельная отключающая способность Inc, A		6 000
Наибольшая рабочая отключающая способность Ics, А		6 000
Характеристика срабатывания от сверхтоков, тип		С
Время-токовые характеристики	тепловой расцепитель	1,13In: tcp? 1 часа- без расцепления 1,45In:tpc?1 часа- расцепление 2,55In: 1 c?tpc?60 c — (при Icp?32 A)- расцепление 1 с?tcp? 120 c -(при In >32 A)- расцепитель
Время-токовые характеристики	электромагнитный расцепитель	С: (5-10 In)
Механическая износостойкость, циклов В/О, не менее		20 000
Электрическая износостойкость, циклов В/О, не менее		6 000
Максимальное сечение провода, присоединяемого к контактным зажимам, мм?		25
Наличие драгметаллов: серебро, г/полюс		0,15 (до 25А); 0,22 (25-63А)
Режим работы		продолжительный
Масса одного полюса, не более, кг		0,094

Технические характеристики Tdm SQ0223-1011

Ширина упаковки 8 см
Высота упаковки 10 см
Глубина упаковки 7 см
Объемный вес 0.11 кг
Кратность поставки 1
Тип Автоматический выключатель
Кол-во полюсов 1Р
Характеристика С
Отключающая способность 6кА

Модель ВА47-60DC
Номинальный ток 16А
Тип Автоматический выключатель
Серия ВА47-60DC
Отключающая способность 6кА
Кол-во полюсов 1Р
Номинальный ток 16А
Характеристика С

Ширина упаковки 8 см
Высота упаковки 10 см
Глубина упаковки 7 см
Объемный вес 0.11 кг
Кратность поставки 1
Тип Автоматический выключатель
Кол-во полюсов 1Р
Характеристика С
Отключающая способность 6кА
Модель ВА47-60DC
Номинальный ток 16А
Тип Автоматический выключатель
Серия ВА47-60DC
Отключающая способность 6кА
Кол-во полюсов 1Р
Номинальный ток 16А
Характеристика С
