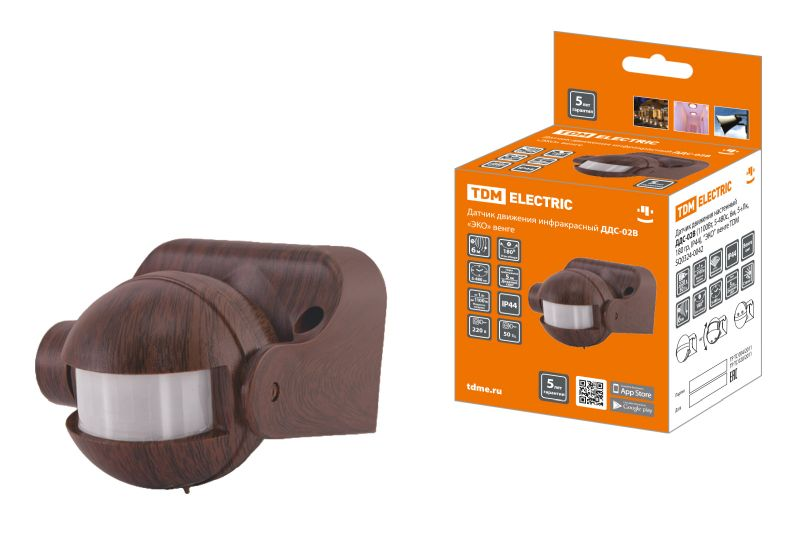

Tdm ДДС-02В (1100Вт, 5-480с, 6м, 5+Лк, 180гр, IP44), ЭКО SQ0324-0042

Назначение

• Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.

Применение

• Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.

Материалы

• Корпус датчика выполнен из не поддерживающего горение пластика.

Конструкция

• В ассортименте имеются датчики 9 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый), ДДР (в розетку).
• Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света.
• Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
• В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика.
• Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб.
• Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице.
• Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию.
• В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
• ДДВ-03 не предназначен для работы с люминесцентными лампами.

Преимущества

• Автоматизируют процесс управления освещением.
• Позволяют экономить электроэнергию.
• Создают комфорт.
• Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
• Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
• Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
• Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
• Датчик ДДСк-02 упрощенная версия датчика без возможности настроек – самый компактный и дешевый датчик в линейке.
• Датчик ДДС-05 имеет степень защиты IP65, превышающую показатели всех остальных датчиков, что позволяет использовать его при любых погодных условиях на улице.
• Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700.
• Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
• Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
• Датчик ДДП-06 является датчиком присутствия: в зоне непосредственно под ним он реагирует на самые незначительные движения объекта (рукой, головой и т.п.).
• Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.
• Датчик ДДВ-04 работает с разными типами ламп (накаливания, светодиодные, люминесцентные), при этом для его питания не требуется проведения нулевого проводника в монтажную коробку

  Наименование параметра	Значение
  Способы установки	ДДВ — встраиваемые в нишу; ДДС — на стену; ДДУ —на внешний угол стены; ДДП — потолочные; ДДПр — на прожектор; ДДПт – в патрон Е27; ДДТ – вместо точечного светильника; ДДСк - скрытый ДДР – в розетку
  Номинальное напряжение, В	230
  Номинальная частота, Гц	50
  Максимальная мощность нагрузки, Вт	60-2000 (в зависимости от исполнения)
  Порог срабатывания в зависимости от уровня освещенности, Лк	от 5 Лк до дневного света (регулируется)
  Время отключения, сек	от 5 секунд до 30 минут (в зависимости от исполнения)
  Максимальная дальность обнаружения объекта, м (при t<24° C)	6-12 (в зависимости от исполнения)
  Угол обзора	120° — 360° (в зависимости от исполнения)
  Скорость движения объекта, м/с	0,6 — 1,5
  Собственная потребляемая мощность (в режиме работы/в режиме ожидания), Вт	0,45/0,1
  Степень защиты	IP20-IP65 (в зависимости от исполнения)
  Цвет	Белый
  Диапазон рабочих температур, 0°С	-20…+45
  (Для ДДВ-03) Акустический датчик (микрофон) , Дб	30 — 90 (регулируется)
  Минимальная мощность подключаемой нагрузки, Вт	От 1 (для ДДВ-03 от 40)
