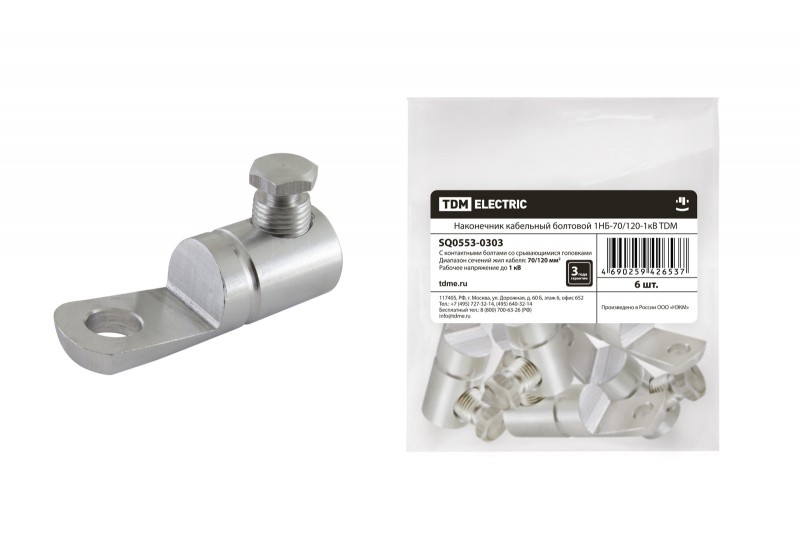

Tdm Наконечник 1НБ-70/120-1кВ SQ0553-0303

Назначение

Для присоединения кабелей и проводов к шинам и выводам электротехнических устройств.

Применение

• Для кабелей и проводов на напряжение до 1 кВ.

Материал

• Специальный алюминиевый сплав с низкой коррозионной активностью.

Преимущества

• Позволяют оконцевать жилы кабелей любого типа:
  • Алюминиевые и медные;
  • Круглые и секторные;
  • С многопроволочными и моно жилами.
• Каждый типоразмер рассчитан на диапазон сечений кабельных жил.
• Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.
• Применение для крепления жилы контактных болтов со срывающимися головками упрощает монтаж наконечников.
• Контактные болты имеют проточки в местах срыва обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.
• Контактная площадка находится под углом относительно цилиндрической части корпуса.
• Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса наконечника.
