Tdm Муфта 4ПСтБ1-25/50-БГ SQ0557-2006

Назначение

• Для соединения бронированных металлическими лентами кабелей с пластмассовой (ПВХ и СПЭ) изоляцией на напряжение до 1кВ.

Применение

• С кабелями типов АВБбШв, АПвБбШв, АПвБбШп, ВБбШв, ПвБбШв, ПвБбШп и их аналогами.

Материал

• Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

• Термоусаживаемый кожух;
• Термоусаживаемые трубки на соединители;
• Узел непаяного заземления;
• Не засыхающий водонепроницаемый герметик.

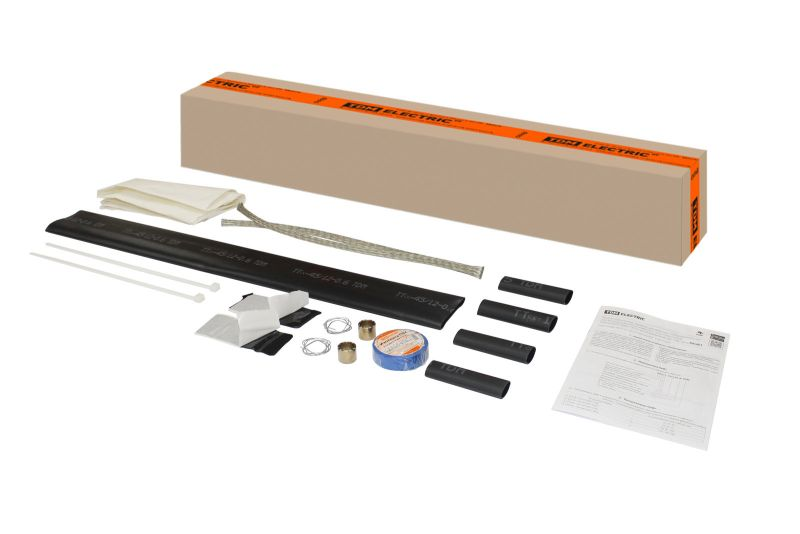

Состав комплекта

• Термоусаживаемые трубки изоляции соединителей/гильз. Типоразмером от 19/5 до 45/12 мм;
• Термоусаживаемая трубка-кожух. Типоразмером от 45/12 до 115/34 мм;
• Жила заземления;
• Пружины роликовые постоянного давления;
• Проволока оцинкованная вязальная;
• Салфетка техническая;
• Хомуты нейлоновые;
• Герметик ГКВ;
• Изолента ПВХ;
• Рукав (пакет) ПВД монтажный;
• Коробка упаковочная;
• Инструкция по монтажу, комплектовочная ведомость, паспорт.

Преимущества

• Простота монтажа.
• Имеют высокие изоляционные свойства и герметичность.
• Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
• Применяются с кабелями как с медными, так и с алюминиевыми жилами.
• Термоплавкий клей, нанесенный на внутреннюю поверхность трубок, обеспечивает полную герметичность муфты после монтажа.
• В комплекте узел напаянного заземления для быстрого и простого монтажа.
• Универсальность: возможен монтаж с гильзами под опрессовку.
• Совместимы с кабелями с нулевой жилой пониженного сечения.
• В комплект входит не засыхающий, водонепроницаемый герметик для герметизации термоусаживаемого кожуха при его усадке.

Упаковка

• Индивидуальная – полиэтиленовый рукав (SQ0557-2005/2006/2007);
• Транспортная – коробка из гофрокартона (индивидуальная для SQ0557-2008).

  Наименование	Артикул	Кол-во жил кабеля	Диапазон сечений жил кабеля, кв. мм
  Муфта 4ПСтБ1-10/25-БГ TDM	SQ0557-2005	4	от 10 до 25 мм2
  Муфта 4ПСтБ1-25/50-БГ TDM	SQ0557-2006	4	от 25 до 50 мм2
  Муфта 4ПСтБ1-70/120-БГ TDM	SQ0557-2007	4	от 70 до 120 мм2
  Муфта 4ПСтБ1-150/240-БГ TDM	SQ0557-2008	4	от 150 до 240 мм2
