Tdm Муфта кабельная термоусаживаемая соединительная 150-240 кв.мм, 1кВ, ПВХ/СПЭ с броней, с соединителями 5ПСтБ1-150/240-Б SQ0557-4012

Назначение

• Для соединения бронированных металлическими лентами кабелей с пластмассовой (ПВХ и СПЭ) изоляцией на напряжение до 1кВ.

Применение

• С кабелями типов АВБбШв, АПвБбШв, АПвБбШп, ВБбШв, ПвБбШв, ПвБбШп и их аналогами.

Материал

• Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

• Термоусаживаемый кожух;
• Термоусаживаемые трубки на соединители;
• Узел непаяного заземления;
• Болтовые соединители
• Не засыхающий водонепроницаемый герметик.

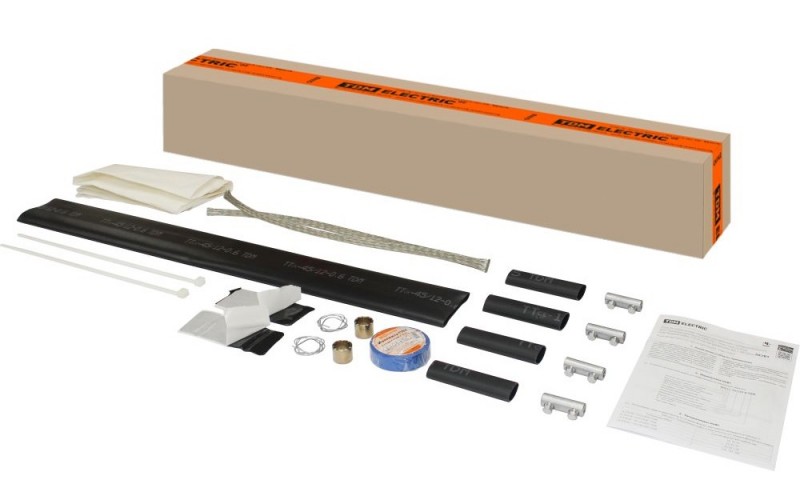

Состав комплекта

• Термоусаживаемые трубки изоляции соединителей/гильз. Типоразмером от 19/5 до 45/12 мм;
• Термоусаживаемая трубка-кожух. Типоразмером от 45/12 до 115/34 мм;
• Соединители/гильзы кабельные с контактными болтами СБ. Типоразмером от 10/25 до 150/240 кв. мм;
• Жила заземления;
• Пружины роликовые постоянного давления;
• Проволока оцинкованная вязальная;
• Салфетка техническая;
• Хомуты нейлоновые;
• Герметик ГКВ;
• Изолента ПВХ;
• Рукав (пакет) ПВД монтажный;
• Коробка упаковочная;
• Инструкция по монтажу, комплектовочная ведомость, паспорт.

Преимущества

• Простота монтажа.
• Имеют высокие изоляционные свойства и герметичность.
• Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
• Применяются с кабелями как с медными, так и с алюминиевыми жилами.
• Термоплавкий клей, нанесенный на внутреннюю поверхность трубок, обеспечивает полную герметичность муфты после монтажа.
• В комплекте узел напаянного заземления для быстрого и простого монтажа.
• В комплекте кабельные соединители с контактными болтами.
• Универсальность: возможен монтаж с гильзами под опрессовку.
• Совместимы с кабелями с нулевой жилой пониженного сечения.
• В комплект входит не засыхающий, водонепроницаемый герметик для герметизации термоусаживаемого кожуха при его усадке.
