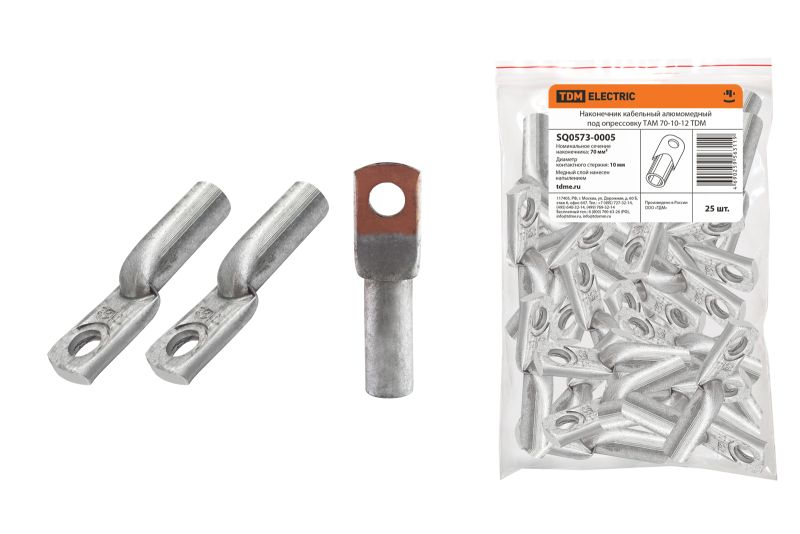

Tdm Наконечник ТАМ 70-10-12 SQ0573-0005

Назначение

• Для оконцевания опрессовкой алюминиевых жил кабелей и проводов.

Применение

• Для присоединения алюминиевых кабелей и проводов к медным шинам и выводам электротехнических устройств.
• Для кабелей и проводов на напряжение до 35 кВ включительно.

Материал

• Корпус наконечника – алюминий марки АД1М.
• Контактная часть лопатки с крепежным отверстием – медь марки М1.
• Медное покрытие нанесено методом газодинамического напыления.

Преимущества

• Обеспечивают низкое переходное контактное сопротивление с целью исключения гальванического эффекта, возникающего при прямом контакте меди и алюминия в процессе монтажа.
• Соответствуют ГОСТ 9581-80

Структура условного обозначения

• Т – «труба»-полуфабрикат из которого изготовлен наконечник.
• А – «алюминий»-материал из которого изготовлен наконечник.
• М – «медь»- материал которым выполнено напыление на контактную площадку.

Упаковка

• Групповая – полиэтиленовый пакет;
• Транспортная – коробка из гофрокартона.

  Наименование	Артикул	Сечение жилы, мм²	Диаметр контактного стержня, мм	Размеры, мм
  				d1	d	L	D	B, не более
  Наконечник ТАМ 16-8-5,4 TDM	SQ0573-0001	16	8	5,4	10	59	8,4	16,5
  Наконечник ТАМ 25-8-7 TDM	SQ0573-0002	25		7	12	62		18
  Наконечник ТАМ 35-10-8 TDM	SQ0573-0003	35	10	8	14	68	10,5	20
  Наконечник ТАМ 50-10-9 TDM	SQ0573-0004	50		9	16	75		23
  Наконечник ТАМ 70-10-12 TDM	SQ0573-0005	70		12	18	86		25
  Наконечник ТАМ 95-12-13 TDM	SQ0573-0006	95	12	13	20	86	13	28
  Наконечник ТАМ 120-12-14 TDM	SQ0573-0007	120		14	22	96		33
  Наконечник ТАМ 150-12-17 TDM	SQ0573-0008	150		17	24	107		34
  Наконечник ТАМ 185-16-19 TDM	SQ0573-0009	185	16	19	26	116	17	36
  Наконечник ТАМ 240-20-20 TDM	SQ0573-0010	240	20	20	28	126	21	40
