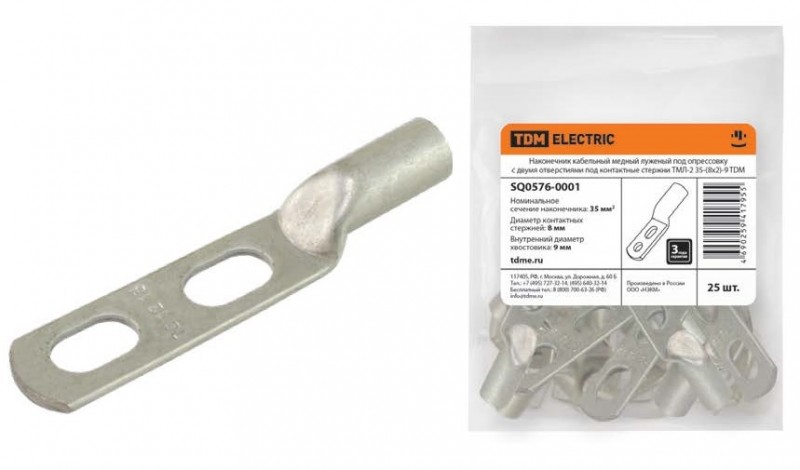

Tdm Наконечник ТМЛ-2 35-(8х2)-9 SQ0576-0001

Назначение

• Для оконцевания опрессовкой медных жил кабелей и проводов.

Применение

• Для монтажа проводов заземления электрощитового оборудования и других электротехнических устройств, в том числе на подвижном составе.
• Для кабелей и проводов на напряжение до 10 кВ включительно.

Материал

• Электротехническая медь М2.
• Покрытие оловянно-висмутовое методом электротехнического лужения.

Преимущества

• Используется для обеспечения надёжного контакта заземления;
• Имеют увеличенный размер контактной площадки;
• Надежно крепятся на двух контактных стержнях.
• Расстояние между отверстиями для контактных стержней позволяет свободно установить на них шайбы стандарта DIN125A, на любом расстоянии между ними

Структура условного обозначения

ТМЛ-2 35-(8х2)-9 TDM

• Т – «Труба» - полуфабрикат, из которого изготовлен наконечник
• М – «Медь» - материал, из которого изготовлен наконечник
• Л – «Луженый» - тип покрытия
• 2 – с двумя отверстиями для контактных стержней
• 35 – номинальное сечение наконечника, мм²
• 8х2 – диаметр контактных стержней и их количество, мм
• 9 – внутренний диаметр хвостовика, мм

Упаковка

• Групповая – полиэтиленовый пакет;
• Транспортная – коробка из гофрокартона.

  Артикул	Наименование		Номинальное сечение наконечника, мм²	Диаметр контактного стержня и их количество, мм	Внутренний диаметр хвостовика, мм
  SQ0576-0001	Наконечник ТМЛ-2 35-(8х2)-9 TDM		35	8х2	9
  SQ0576-0002	Наконечник ТМЛ-2 35-(10х2)-9 TDM		35	10х2
  SQ0576-0003	Наконечник ТМЛ-2 50-(8х2)-11 TDM		50	8х2	11
  SQ0576-0004	Наконечник ТМЛ-2 50-(10х2)-11 TDM		50	10х2
  SQ0576-0005	Наконечник ТМЛ-2 70-(10х2)-13 TDM		70		13
  SQ0576-0006	Наконечник ТМЛ-2 70-(12х2)-13 TDM		70	12х2



  Артикул	Размеры, мм						Расстояние между центрами отверстий под контактные стержни, мм
  	d1	d	L	D	D1	B, не более	Мин.	Макс.
  SQ0576-0001	9,1	11,7	89,5	12,5	8,4	18	23	30
  SQ0576-0002				16	10,5	20
  SQ0576-0003	11,1	13,7	93	12,5	8,4		25
  SQ0576-0004				16	10,5	22
  SQ0576-0005	13	15,7	104,5			24		40
