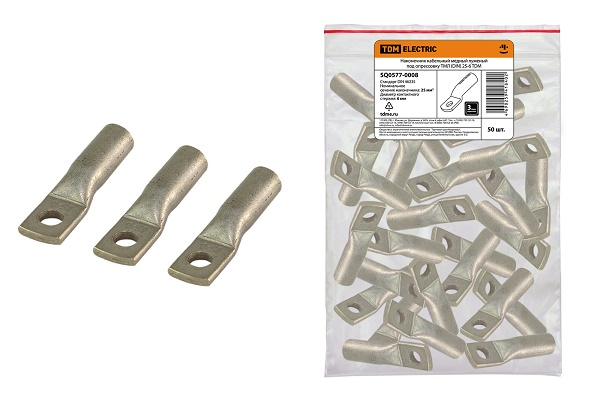

Tdm Наконечник ТМЛ (DIN) 150-10 SQ0577-0021

Назначение

• Для оконцевания опрессовкой медных жил кабелей и проводов.

Применение

• Для присоединения кабелей и проводов к медным шинам и выводам электротехнических устройств.
• Для кабелей и проводов на напряжение до 35 кВ включительно.

Материал

• Электротехническая медь М1.
• Покрытие оловянно-висмутовое методом электротехнического лужения.

Преимущества

• Соответствует стандарту DIN 46235.
• Климатическое исполнение Т2.

Структура условного обозначения

ТМЛ (DIN) 6-5 TDM

• Т – «Труба» - полуфабрикат, из которого изготовлен наконечник
• М – «Медь» - материал, из которого изготовлен наконечник
• Л – «Луженый» - тип покрытия
• (DIN) – по стандарту DIN 46235
• 6 – номинальное сечение наконечника, мм²
• 5 – диаметр контактного стержней, мм

Упаковка

• Групповая – полиэтиленовый пакет;
• Транспортная – коробка из гофрокартона.

  Наименование	Артикул	Номинальное сечение наконечника, мм²	Диаметр контактного стержня, мм	Размеры, мм
  				d₁	d	L	D	B, не более
  Наконечник ТМЛ (DIN) 6-5 TDM	SQ0577-0001	6	5	3,8	5,5	30,5	5,3	8,5
  Наконечник ТМЛ (DIN) 6-6 TDM	SQ0577-0002	6	6	3,8	5,5	31,5	6,4	8,5
  Наконечник ТМЛ (DIN) 10-5 TDM	SQ0577-0003	10	5	4,5	6,0	34,0	5,3	9,0
  Наконечник ТМЛ (DIN) 10-6 TDM	SQ0577-0004	10	6	4,5	6,0	34,5	6,4	9,0
  Наконечник ТМЛ (DIN) 16-6 TDM	SQ0577-0005	16	6	5,5	8,5	43,5	6,4	13,0
  Наконечник ТМЛ (DIN) 16-8 TDM	SQ0577-0006	16	8	5,5	8,5	46,0	8,4	13,0
  Наконечник ТМЛ (DIN) 16-10 TDM	SQ0577-0007	16	10	5,5	8,5	48,0	10,5	17,0
  Наконечник ТМЛ (DIN) 25-6 TDM	SQ0577-0008	25	6	7,0	10,0	45,5	6,4	14,0
  Наконечник ТМЛ (DIN) 25-8 TDM	SQ0577-0009	25	8	7,0	10,0	48,0	8,4	16,0
  Наконечник ТМЛ (DIN) 25-10 TDM	SQ0577-0010	25	10	7,0	10,0	50,0	10,5	17,0
  Наконечник ТМЛ (DIN) 35-8 TDM	SQ0577-0011	35	8	8,2	12,5	52,0	8,4	17,0
  Наконечник ТМЛ (DIN) 35-10 TDM	SQ0577-0012	35	10	8,2	12,5	54,0	10,5	19,0
  Наконечник ТМЛ (DIN) 50-8 TDM	SQ0577-0013	50	8	10,0	14,5	62,0	8,4	20,0
  Наконечник ТМЛ (DIN) 50-10 TDM	SQ0577-0014	50	10	10,0	14,5	64,0	10,5	22,0
  Наконечник ТМЛ (DIN) 70-10 TDM	SQ0577-0015	70	10	11,5	16,5	67,0	10,5	24,0
  Наконечник ТМЛ (DIN) 70-12 TDM	SQ0577-0016	70	12	11,5	16,5	68,0	13,0	24,0
  Наконечник ТМЛ (DIN) 95-10 TDM	SQ0577-0017	95	10	13,5	19,0	77,0	10,5	28,0
  Наконечник ТМЛ (DIN) 95-12 TDM	SQ0577-0018	95	12	13,5	19,0	78,0	13,0	28,0
  Наконечник ТМЛ (DIN) 120-10 TDM	SQ0577-0019	120	10	15,5	21,0	85,0	10,5	32,0
  Наконечник ТМЛ (DIN) 120-12 TDM	SQ0577-0020	120	12	15,5	21,0	86,0	13,0	32,0
  Наконечник ТМЛ (DIN) 150-10 TDM	SQ0577-0021	150	10	17,0	23,5	93,0	10,5	34,0
  Наконечник ТМЛ (DIN) 150-12 TDM	SQ0577-0022	150	12	17,0	23,5	94,0	13,0	34,0
  Наконечник ТМЛ (DIN) 185-12 TDM	SQ0577-0023	185	12	19,0	25,5	98,0	13,0	37,0
  Наконечник ТМЛ (DIN) 185-16 TDM	SQ0577-0024	185	16	19,0	25,5	101,0	17,0	37,0
  Наконечник ТМЛ (DIN) 240-12 TDM	SQ0577-0025	240	12	21,5	29,0	108,0	13,0	42,0
  Наконечник ТМЛ (DIN) 240-16 TDM	SQ0577-0026	240	16	21,5	29,0	111,0	17,0	42,0
  Наконечник ТМЛ (DIN) 300-16 TDM	SQ0577-0027	300	16	24,5	32,0	119,0	17,0	46,0
  Наконечник ТМЛ (DIN) 400-16 TDM	SQ0577-0028	400	16	27,5	38,5	140,0	17,0	54,0
  Наконечник ТМЛ (DIN) 500-20 TDM	SQ0577-0029	500	20	31,0	42,0	150,0	21,0	60,0
  Наконечник ТМЛ (DIN) 625-20 TDM	SQ0577-0030	625	20	34,5	44,0	160,0	21,0	64,0
  Наконечник ТМЛ (DIN) 25-12 TDM	SQ0577-0031	25	12	7,0	10	51	13	19
  Наконечник ТМЛ (DIN) 35-12 TDM	SQ0577-0032	35	12	8,2	12,5	55	13	21
  Наконечник ТМЛ (DIN) 50-12 TDM	SQ0577-0033	50	12	10,0	14,5	65	13	24
  Наконечник ТМЛ (DIN) 50-16 TDM	SQ0577-0034	50	16	10,0	14,5	68	17	28
  Наконечник ТМЛ (DIN) 70-8 TDM	SQ0577-0035	70	8	11,5	16,5	65	8,4	24
  Наконечник ТМЛ (DIN) 70-16 TDM	SQ0577-0036	70	16	11,5	16,5	68	17	30
  Наконечник ТМЛ (DIN) 95-8 TDM	SQ0577-0037	95	8	13,5	19	76	8,4	28
  Наконечник ТМЛ (DIN) 95-16 TDM	SQ0577-0038	95	16	13,5	19	78	17	32
  Наконечник ТМЛ (DIN) 120-16 TDM	SQ0577-0039	120	16	15,5	21	89	17	32
  Наконечник ТМЛ (DIN) 150-16 TDM	SQ0577-0040	150	16	17,0	23,5	97	17	34
