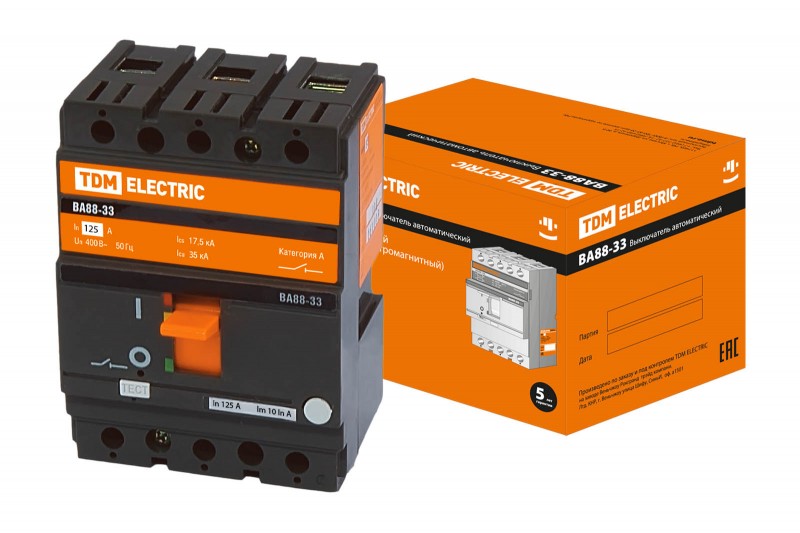

Tdm Автоматический выключатель ВА88-33 3Р 125А 35кА SQ0707-0012

Назначение

• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения.
• Оперативное включение и выключение электрических цепей.

Применение

• Жилое и гражданское строительство.
• Производственные объекты.
• Электроподстанции.

Материалы

• Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.

Конструкция

• Позволяет самостоятельно устанавливать дополнительные аксессуары.
• Возможность монтажа на DIN – рейку при помощи специальной скобы.
• Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик.
• Двойная изоляция – полное отделение силовых цепей от цепей аксессуаров.

Преимущества

• Компактные размеры (габариты и масса) – примерно на 15% меньше аналогичных выключателей.
• Увеличенный гарантийный срок эксплуатации – 5 лет

Маркировка

• Номинальный ток – величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи.
• Предельная отключающая способность (Icu) – максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии
• Рабочая отключающая способность (Ics) – величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи.
• Категория применения «А» означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают.
• Номинальное рабочее напряжение – напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях.

Комплектация

• Переходные шины.
• Межфазные перегородки.
• Комплект винтов для крепления на панель.
• Комплект для присоединения внешних проводов
