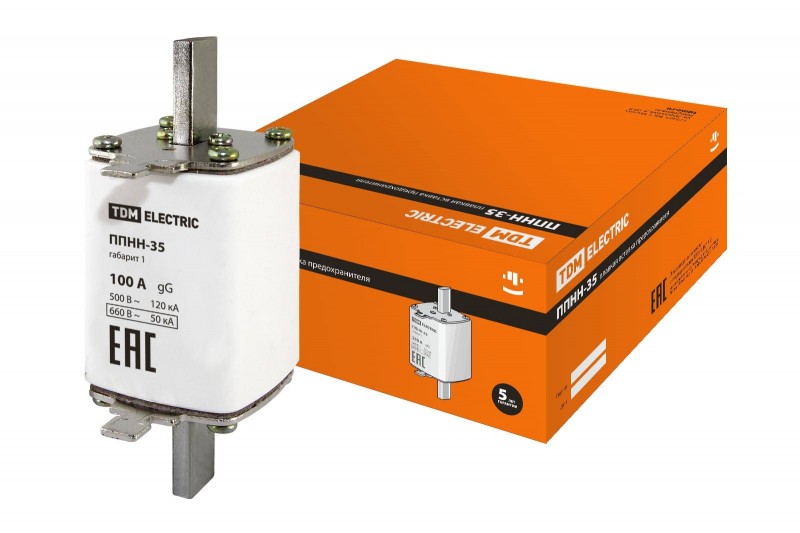

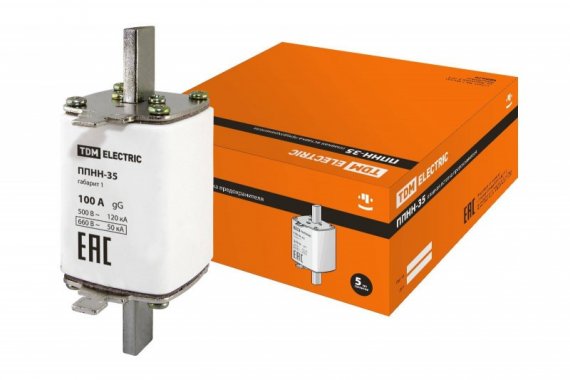

Tdm ППНН-35 габ.1, 100А SQ0713-0021

ППНН-35 габ.1, 100А TDM SQ0713-0021

Назначение

• Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.

Применение

• Вводно-распределительные устройства (ВРУ).
• Шкафы и пункты распределительные (ШРС, ШР, ПР).
• Оборудование трансформаторных подстанций (КСО, ЩО).
• Шкафы и ящики управления.

Материалы

• Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
• Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.

Маркировка

• Номинальный ток – значение тока в амперах (А), который предохранитель может проводить в продолжительном режиме работы.
• Номинальная отключающая способность – максимальный ток короткого замыкания, который предохранитель способен отключить.
• Тип предохранителя – «g» означает защиту с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания. «G» предохранитель служит для общего применения.
• Габарит предохранителя – данный параметр указывает на размеры предохранителя.

Конструкция

• Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.
• В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители.
• Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.
• Предохранители ППНН с отключающей способностью во всем диапазоне «gG» надежно срабатывают как при токах короткого замыкания, так и при перегрузках.
• Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.

Преимущества

• Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2.
• Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%.
• Широкий диапазон рабочих температур: от-45 С до +60 С.
