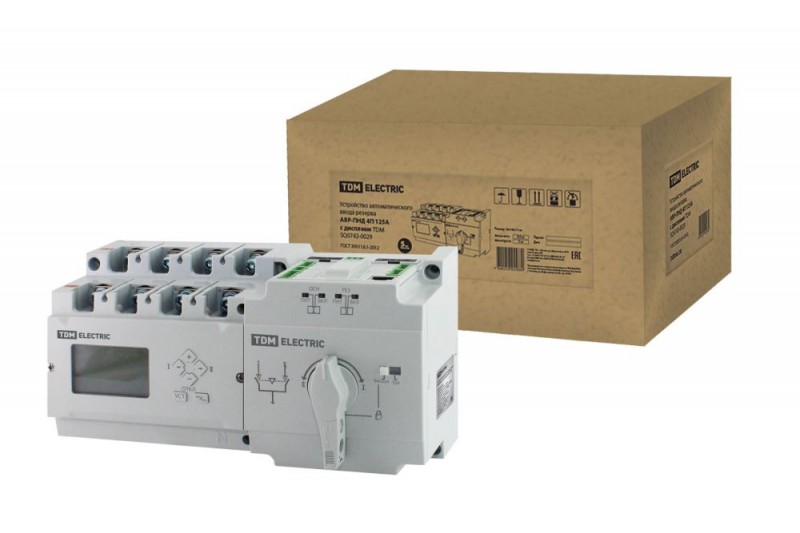

Tdm Устройство автоматического ввода резерва АВР-ПНД 4П 125А 380В с дисплеем SQ0743-0029

Назначение

• Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. В АВР-ПН при пропадании питания по фазе «А» основной линии, происходит автоматическое переключение на резервную линию. В АВР-ПНД контроль питания происходит по фазам «A», «B», «C», при пропадании любой из фаз – происходит переключение на резервную линию.

Применение

• Резервирование нагрузки на объектах первой категории (больницы, государственные органы, воинские части, учебные заведения).
• Распределение энергии и коммутация оборудования на:
  • заводах и фабриках непрерывного цикла;
  • объектах гражданского жилищного строительства;
  • коммерческих объектах;
  • спортивных сооружениях;
  • административных зданиях;
  • щиты АВР.

Материалы

• Контактная группа выполнена из высококачественной электротехнической меди покрытой оловом.
• Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

• Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова.
• Корпус изготовлен из пластика, не поддерживающего горение.
• Маркировка выполнена лазером в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

• Программирование параметров АВР-ПНД с панели управления.
• Защита параметров АВР ПНД паролем.
• Возможность установки приоритетного ввода.
• Смонтированный механизм коммутации 2 в 1 для подключения нагрузки.
• Возможность блокировки механизма переключения навесным замком.
• Ручной и автоматический режимы работы.
• Возможность блокировки режима работы ключом.
• Возможность блокировки блока навесным замком.
• Наличие контактов подключения системы сигнализации и пожаротушения.
• Возможность подключения аккумулятора.

Комплектация

АВР-ПНД:

• Коммуникационный кабель.
• Адаптер.
• Комплект крепежных элементов.
• Руководство по эксплуатации. Паспорт.
• Упаковка – коробка.

АВР-ПНД:

• Г-образный ключ.
• Комплект крепежных элементов.
• Руководство по эксплуатации. Паспорт.
• Упаковка – коробка.

Конструкция

• Устройство автоматического ввода резерва АВР-ПНД (переключатель нагрузки с дисплеем) выполнено в виде моноблока и состоит из переключателя (контактного блока) и блока управления с мотор-редуктором и выносного LCD монитора.
