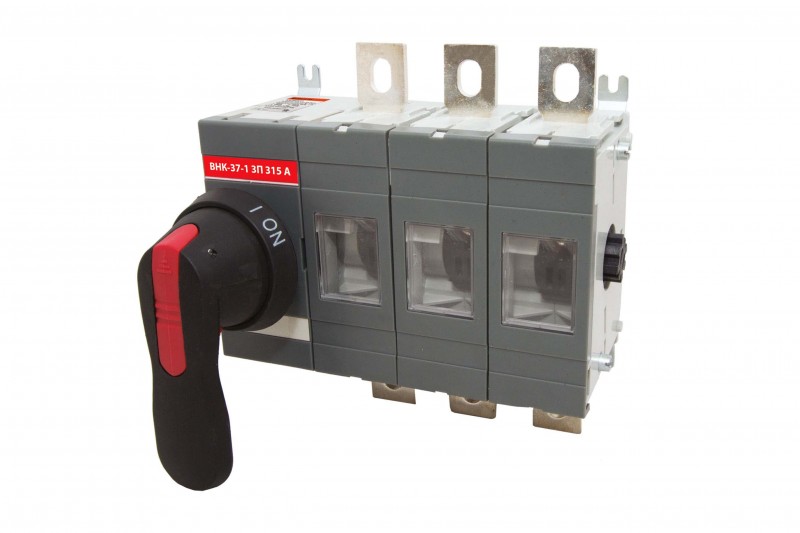

Tdm Рубильник ВНК-37-1 3П 315А SQ0744-0004

Выключатели нагрузки (рубильники) в корпусе серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии. Могут быть использованы в качестве главных и аварийных выключателей. Применяются на промышленных и коммерческих объектах недвижимости, инфраструктурных объектах, жилых домах.

Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой – приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

• Ширина - 191
• Глубина - 85
• Количество полюсов - 3
• Конструкция прибора - Встраив. устройство фиксированной установки (стационарный)
• Тип элемента управления - Рукоятка поворот. удлинённая (широкий хват)
• Номин. продолжительный ток Iu - 315
