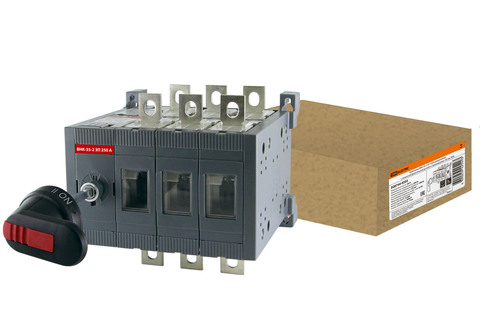

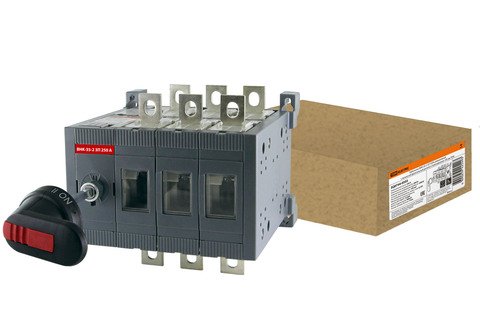

Tdm Рубильник ВНК-35-2 3П 250А реверсивный SQ0744-0503

Рубильник ВНК-35-2 3П 250А реверсивный с выносной фронтальной ручкой и переходником 185 мм TDM SQ0744-0503

Назначение

• Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
• Использование в щитах АВР.
• Соответствует ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008).

Применение

• Использование в щитах АВР.
• Промышленные, коммерческие и бытовые объекты недвижимости.
• Инфраструктурные объекты.
• Жилые дома.

Материалы

• Контакты выполнены из высококачественной меди с гальваническим покрытием.
• Корпус и детали выполнены из пластика, не поддерживающего горение.

Конструкция

• Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
• Основными узлами полюсного блока являются: неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой – приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
• Переключение реверсивного рубильника ВНК производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника.

Преимущества

• Реверсивное переключение источника питания под нагрузкой.
• Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
• Специальная форма корпуса для дополнительного охлаждения контактной группы.
• Технологическое окошко для наблюдения за положением ножевых контактов.
• Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
• Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
• Исполнения c выносной и установленной фронтальной рукояткой.
• Широкий диапазон рабочих токов Ie (160–800 А).
