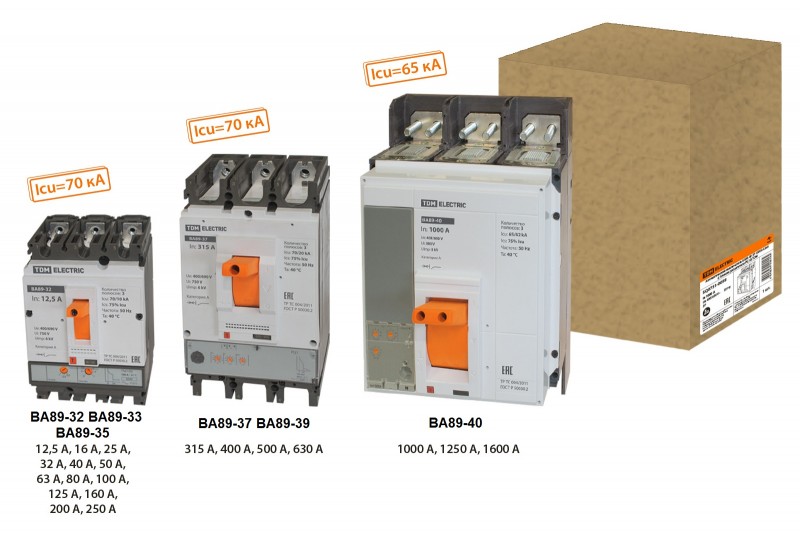

Tdm Автоматический выключатель ВА89-32 3Р 80А 70кА SQ0751-0047

Назначение

• Защита от токов перегрузки и короткого замыкания в различных электроустановках переменного тока с номинальным напряжением 400 В и частотой 50 Гц.
• Отключение сверхтоков при коротких замыканиях (КЗ), а также для нечастых (до 40 раз в сутки) оперативных отключений электрических цепей.
• Категория применения А (специально не предназначены для обеспечения селективности в условиях КЗ).
• Соответствуют ГОСТ Р 50030.2 и ТР ТС 004/2011.

Применение

• В качестве вводных автоматических выключателей в электрических щитах на объектах гражданского и коммерческого строительства, а также производственных площадках.
• Для защиты электродвигателей.
• Для защиты отходящих линий трехфазных электрических сетей переменного тока с напряжением 0,4 кВ и частотой 50 Гц.
• В схемах АВР.
• В качестве выключателей-разъединителей в щитах ГРЩ и ЩС.

Материалы

• Контакты выполнены из вольфрам-серебряного сплава с содержанием серебра не менее 75%.
• Корпус выполнен из термостойкого пластика не поддерживающего горение.
• Маркировка, нанесенная лазерным принтером, не подвержена истиранию в пределах срока эксплуатации автоматического выключателя.

Конструкция

• Наличие роторного механизма двойного разрыва цепи.

Преимущества

• Способность к токоограничению.
• Наличие роторного механизма двойного разрыва цепи, выполненного в отдельном корпусе.
• Наличие регулируемого термомагнитного (на токи от 12,5 до 250 А) и электронного (на токи от 315 до 1600 А) расцепителя.
• Полный набор аксессуаров: электроприводы, вспомогательные контакты, независимые и минимальные расцепители, расширенные выводы и приводы ручные поворотные.
• Гарантированная защита электрических систем, двигателей и генераторов.
• Высокая предельная коммутационная способность (Icu) для автоматических выключателей с номинальными токами до 630 А = 70 кА, до 1600 А = 65 кА.
• Гарантия 5 лет
