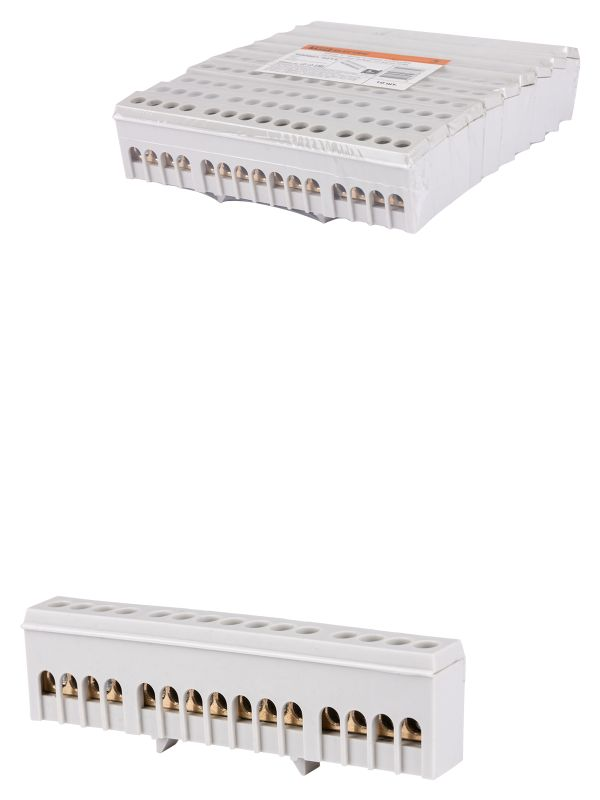

Tdm Шина "L" "фаза" на DIN-рейку 6x9мм 15 групп SQ0801-0213

Назначение

• Для электрического и механического соединения фазных (L) и земляных защитных (РЕ) проводников в щитовом оборудовании.

Применение

• В шкафах, щитах, сборках.
• В технологическом оборудовании в качестве комплектующих.

Материалы

• Контактная группа шин изготовлена из латуни с содержанием меди не менее 57%.
• Прижимные винты изготовлены из оцинкованной стали.
• Изоляторы изготовлены из пластика, не поддерживающего горение.

Конструкция

• Крепление шин на поверхность осуществляется:
  • На DIN-рейку 35 мм;
  • Непосредственно на монтажную панель.
• При подключении к шинам медных многожильных проводов необходимо оконцевать их наконечниками-гильзами.

Преимущества

• Защитный корпус/крепление шин выполняет функцию изолятора и препятствует случайному прикосновению к токопроводящей сердцевине.
• Благодаря изоляторам серого, зеленого, синего и желтого цвета упрощается прокладка проводов и обслуживание щитовой сборки.

  Наименование параметра	Значение
  Тип шины (сечение), мм	6х9	8х12
  Номинальный ток In, А	100	125
  Максимальное поперечное сечение проводника, мм²	10	16
  Номинальное напряжение частотой 50 Гц, В	230/400
  Количество отверстий, шт	8; 10; 12; 15	6; 8; 10; 12; 14; 16
  Винты крепления проводников	М4	М5
  Степень защиты	IP20
  Среднее значение относительной влажности, не более	90%
  Рабочая температура окружающей среды, °С	от -40 до +50
  Тип монтажа	DIN-рейка	DIN-рейка/монтажная панель
  Цвет изолятора/назначение шины	Серый/"L" - "фаза"	Желтый/"PE" - "земля"
