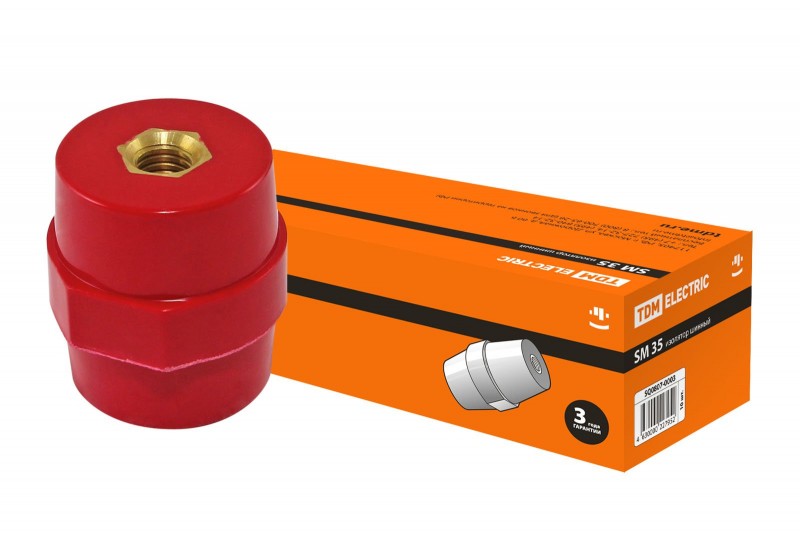

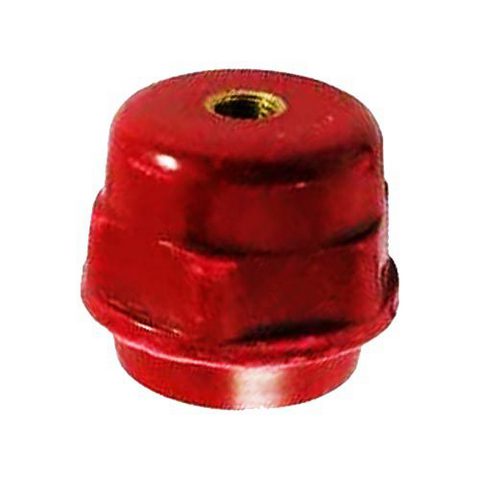

Tdm Изолятор SM35 силовой SQ0807-0003

Изолятор SM35 силовой H35xD32xM8мм TDM SQ0807-0003

Назначение

Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Конструкция

• Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
• В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
• Каждая шина устанавливается минимум на двух изоля¬торах (на концах шины).
• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
• Яркая эргономичная упаковка

Высота - 35 мм

Диаметр - 32 мм

Номин импульсное выдерживаемое напряжение - 10 кВ

Размер крепежного отверстия - M8
