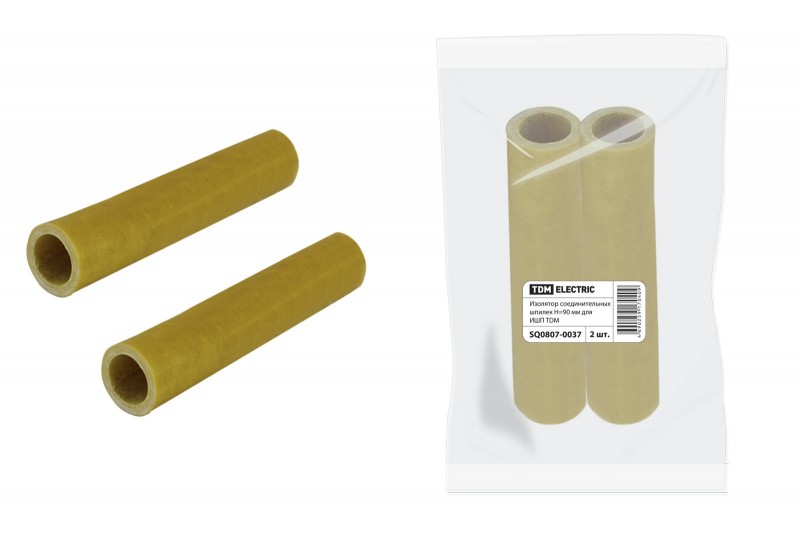

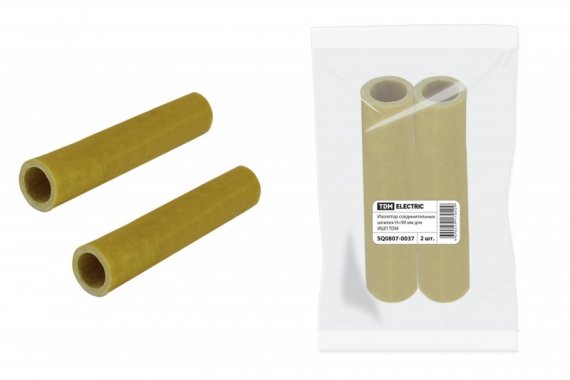

Tdm Изолятор соединительных шпилек SQ0807-0037

Изоляторы шинные плоские предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 A. Используются при сборке НКУ различного назначения. Материал изоляторов - армированный стекловолокном полиэстр. Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек. Шины устанавливаются по шкафу минимум на двух парах изоля¬торах. Для точного подбора расстояния между парами изоляторов в зависимости от используемых шин и ожидаемых (расчетных) токов короткого замыкания рекомендуем использовать графики, приведенные ниже. Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

• Длина - 90 мм
• Внешний диаметр - 18 мм
• Количество в комплекте - 2 шт
