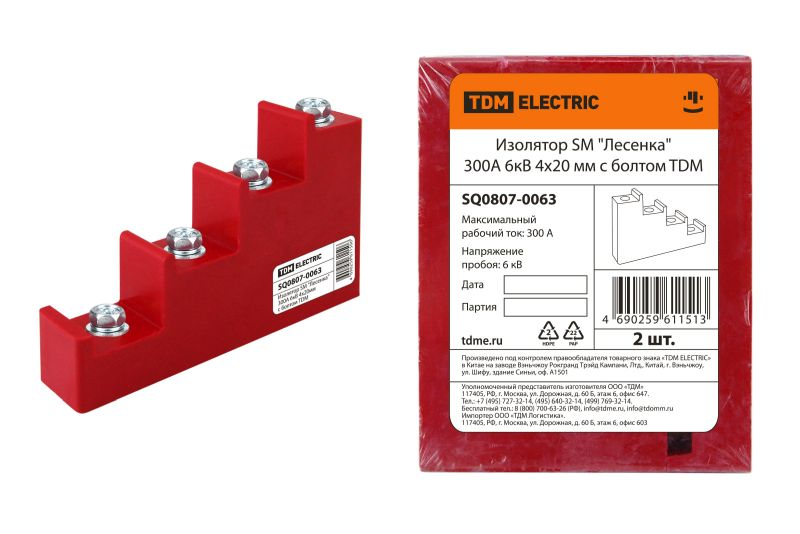

Tdm Изолятор SM Лесенка 300А 6кВ 4х20мм с болтом SQ0807-0063

Назначение

• Для крепления токоведущих шин внутри силовых шка¬фов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

• Вводно-распределительные устройства ВРУ.
• Шкафы распределительные силовые ШРС.
• Щиты освещения ЩО.
• Щиты управления ЩУ.
• Прочие НКУ различного назначения.

Материалы

• Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk-Mould Composite).
• В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Конструкция

• Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
• Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
• Для установки шин минимально требуется два изоляторах (на концах шкафа).

ТЕХ. ХАРАКТЕРИСТИКИ
