Tdm Изолятор опорный ПИО100 H100xW45xМ10 SQ0807-0207

Tdm SQ0807-0207

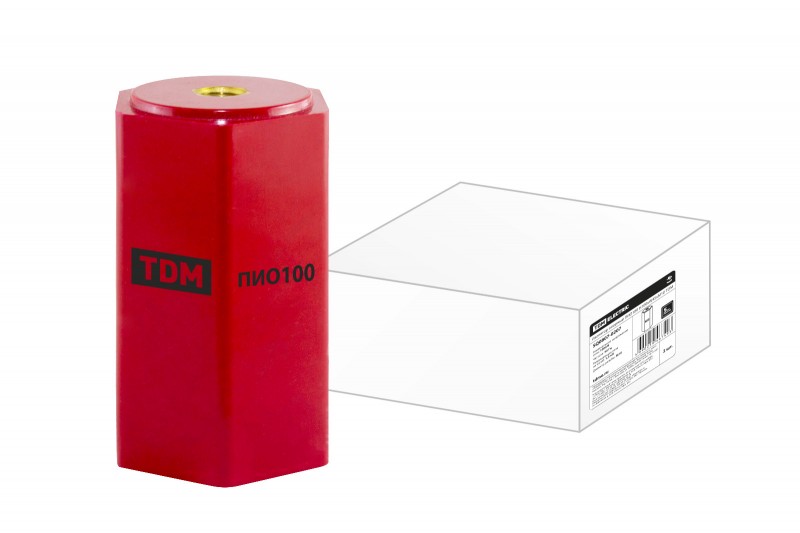

Изолятор опорный ПИО100 H100xW45xМ10 TDM

Купить по низким ценам Tdm SQ0807-0207

Описание Tdm SQ0807-0207

Назначение

Для крепления и изоляции электрических шин и других токоведущих частей, находящихся под напряжением в электрических шкафах и распределительных устройствах с номинальным напряжением сети переменного тока до 1000 В.
Для вертикального или горизонтального крепежа токопроводящих плоских шин на разном уровне.

Пластмассовый шестигранный корпус выполнен из самозатухающего пластика (UL 94 V2) армированного стекловолокном DMC (насыщенная полимерная смола с добавлением стекловолокна).
Крепежные втулки опорного изолятора установлены с двух сторон и выполнены из латуни.

Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Широкий выбор изоляторов высотой от 25 до 120 мм позволяет решить вопросы монтажа конструкций НКУ на разном уровне.
Использование негорючего материала с широким диапазоном рабочих температур (от -50 до +70 °С).
Монтаж/демонтаж при помощи разводного или гаечного рожкового ключа.

Наименование параметра	Значение
Модель изолятора	ПИО25	ПИО30	ПИО32	ПИО40	ПИО60	ПИО80	ПИО100	ПИО110	ПИО120
Номинальное рабочее напряжение изолятора, не более, В	1000
Напряжение пробоя в сухом состоянии (50 Гц), не менее, кВ	15			20	30	40	50		60
Материал корпуса изолятора	DMC (насыщенная полимерная смола с добавлением стекловолокна)
Материал втулки изолятора	Латунь
Механический разрушающий крутящий момент, не более, Н*м	16	25	30	35	35	70	75		80
Максимальный момент затягивания, Н*м	10	15			25	30
Электрическое сопротивление, Ом	1х1012
Впитывание влаги, мг	<20
Усадка	<15%
Ударная вязкость, кДж/м2	>25
Прочность на изгиб, Мпа	>123
Диаметр резьбы под болт, мм	M6	M6	M6	M6	M10	M10	M10	M10	M10
Температура эксплуатации, °С	от -40 до +130

Технические характеристики Tdm SQ0807-0207
