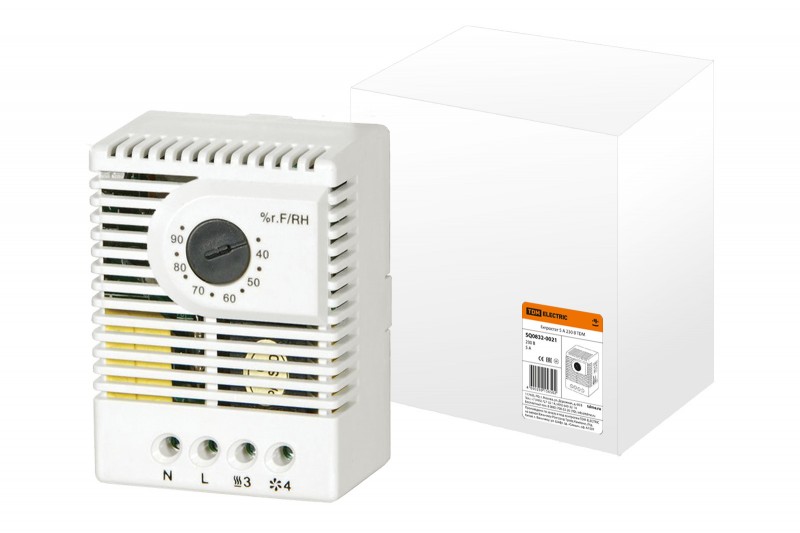

Tdm Гигростат 5А 230В SQ0832-0021

Назначение

• Для управления вентиляторами и нагревателями в шкафах и сборках с целью поддержания заданных параметров температуры (термостаты) или влажности (гигростаты), а также имеется устройство, сочетающее в себе одновременный контроль температуры и влажности (гигротермы).

Применение

• В составе НКУ для управления микроклиматом.

Материалы

• Корпус выполнен из пластика (PA6), не поддерживающего горение (UL94V0).

Конструкция

Термостаты

• Рабочим элементом механического термостата является биметаллическая пластина в зависимости от температуры окружающей среды меняющая свою форму, воздействуя на контакт.
• Рабочим элементом электронного термостата является термистор, сопротивление которого изменяется в зависимости от температуры окружающей среды. Что в свою очередь влияет на протыкаемый ток и воздействует на контакты управляемого реле.
• В зависимости от модели термостат может управлять нагревательными элементами (термостат с NС контактами) или вентиляторами (термостат с NО контактами) и их комбинацией (NO/NC).

Гигростаты

• Измерительный элемент механического гигростата является лента из полиамидного волокна, обладающая гигроскопичными свойствами, которые поглощают и десорбируют влагу.
• В продольном направлении эффект намокания обеспечивается благодаря рычагу микропереключателя с небольшим диапазоном переключения.
• При достижении заданного значения влажности цепь автоматически размыкается.
• При падении влажности ниже заданного значения – подача тока возобновляется, цепь замыкается.
• Измерительный элементом электронного гигростата является цифровой дифференциальный параметрический датчик.

Гигротермы

• Рабочим элементом является электронный термистор (для термостата) и цифровой дифференциальный параметрический датчик (для гигростата).

Преимущества

Термостаты

Гигростаты

Гигротермы

• • Светодиодная индикация наличия напряжения и исправности самого устройства (ТЭН-02).
  • Одновременное или поочередное подключение обогревателя и вентилятора.
  • Установка на DIN-рейку 35 мм.
  • Одновременное или поочередное подключение обогревателя и вентилятора.
  • Установка на DIN-рейку 35 мм.
  • Светодиодная индикация наличия напряжения и исправности самого устройства.
  • Одновременное или поочередное подключение обогревателя и вентилятора.
  • Регулировка температуры от -20 до +60 °C (гистерезис ±4 К) и относительной влажности воздуха от 50 до 90% (погрешность ±4% с временной задержкой 5 секунд).
  • Компактная ширина устройства (60 мм) сочетающее в себе два устройства (термостат и гигростат).
  • Установка на DIN-рейку 35 мм.
