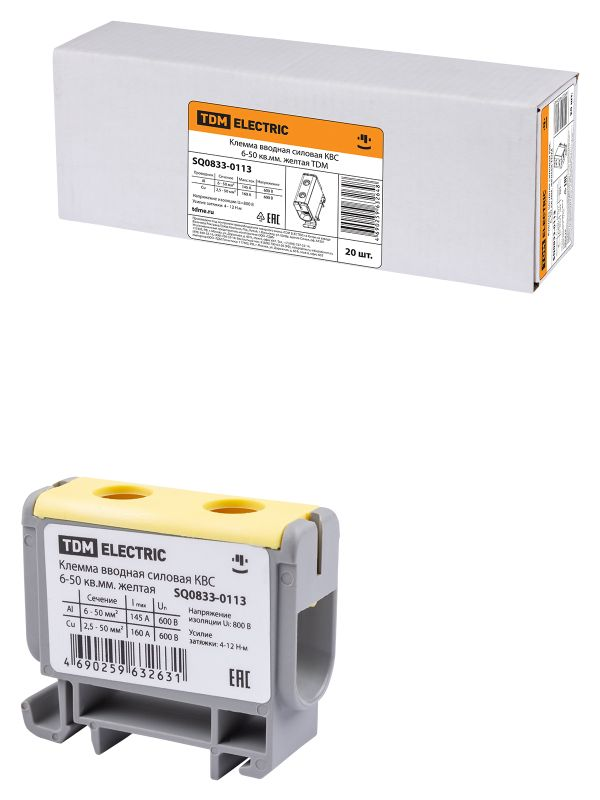

Tdm Клемма вводная силовая КВС 6-50 кв.мм. SQ0833-0113

Назначение

• В качестве вводных и распределительных клемм при сборке электрощитов.
• В качестве переходного элемента при соединении алюминиевых и медных кабелей.
• В качестве дополнительных элементов для подключения и установки промышленного оборудования.

Применение

• Шкафы и щиты, различные сборки.
• Промышленные предприятия.
• Сфера ЖКХ.

Материалы

• Материал корпуса – высококачественный полиамид PA 6.6;
• Соединительная часть – алюминий, покрытый оловом.

Конструкция

• Крышка
• Клемма
• Корпус

Преимущества

• Возможность монтажа на DIN-рейку 35 мм или на монтажную панель.
• Надежное крепление проводника с помощью одного винта.
• Перегородка посередине клеммы исключает «проваливание» проводника внутрь клеммы.
• Компактные размеры клемм при больших сечениях проводника.

  Наименование параметра	Значение
  Модель	КВС 6-50	КВС 16-95	КВС 35-150	КВС 35-240	КВС 4 6-50	КВС 4 16-95	КВС 4 6-50
  Сечение проводника (CU – медный проводник, AL – алюминиевый проводник), мм2	CU: 2,5–50 AL: 6–50	CU/AL: 16–95	CU/AL: 35–150	CU/AL: 35–240	CU: 2,5–50 AL: 6–50	CU/AL: 16–95	CU: 2,5–50 AL: 6–50
  Номинальное рабочее напряжение переменного тока U, не более, В	660
  Номинальная частота, Гц	50
  Номинальный рабочий ток ln (CU – медный проводник, AL – алюминиевый проводник), А	CU: 160 AL: 145	CU: 245 AL: 220	CU: 320 AL: 290	CU: 425 AL: 380	CU: 160 AL: 145	CU: 245 AL: 220	CU: 160 AL: 145
  Материал зажима/корпуса	луженый алюминий / полиамид PA6.6.
  Степень защиты по ГОСТ 14254	IP20
  Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛЗ
  Способ монтажа	DIN-рейка	DIN-рейка или монтажная поверхность	DIN-рейка или монтажная поверхность	монтажная поверхность	DIN-рейка	DIN-рейка или монтажная поверхность	DIN-рейка
  Усилие затяжки, Н*m	16	46	98	138	16	46	16
