Tdm ТТН 40/600/5-5VA/0,5-Р SQ1101-1216

Назначение

• Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

• В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

• Корпус из негорючего самозатухающего пластика.

Преимущества

• Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.158.A №74216.
• Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
• Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
• Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
• Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
• Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.

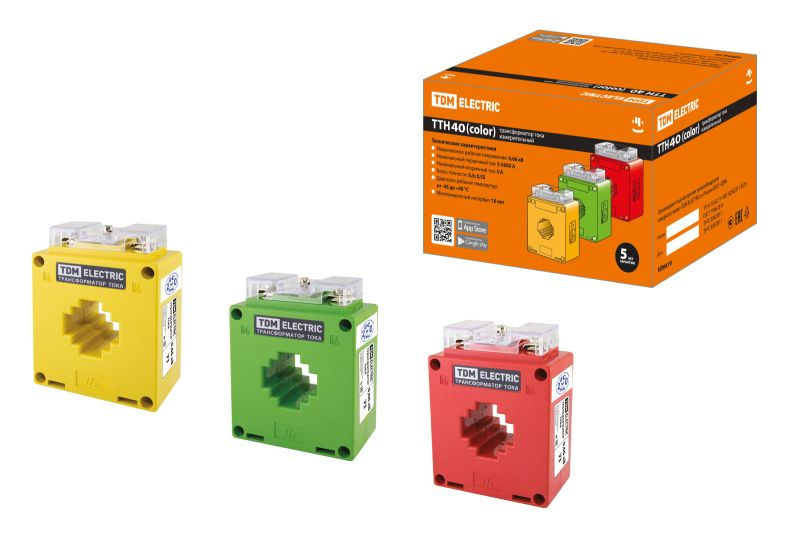

• Трансформаторы ТТН (color) имеют разные цвета корпусов: желтый, зеленый и красный, соответствующие цветам фазных шин, что облегчает визуализацию фаз в шкафу.

Конструкция

• Неразборная конструкция корпуса.
• Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
• Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
• В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.















  Наименование параметра	Значение
  Номинальное напряжение, кВ	0,23/0,4/0,66
  Номинальный первичный ток, А	5-4000
  Номинальный вторичный ток, А	5
  Номинальная мощность, Вт	5, 10, 15
  Номинальная частота, Гц	50
  Класс точности	0.5, 0.5S
  Масса, кг	0,38-2,2 (в зависимости от исполнения)
  Средняя наработка до отказа, час	200000
  Средний срок службы, лет	25
  Межпроверочный интервал, лет	16
  рабочий температурный диапазон, 0С	-45 – +45
