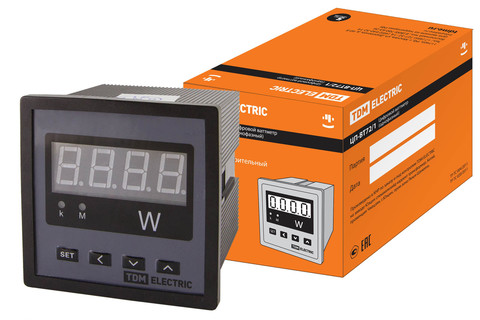

Tdm Цифровой ваттметр (однофазный) ЦП-ВТ72/1 0-9999МВт-220В-0,5 SQ1102-0510

Цифровой ваттметр (однофазный) ЦП-ВТ72/1 0-9999МВт-220В-0,5 TDM SQ1102-0510

Назначение

• Для измерения силы тока и напряжения в однофазных и трехфазных электрических цепях переменного тока.

Применение

• В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектов.

Материалы

• Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

• Все приборы сертифицированы и внесены в государственный реестр средств измерений, имеются все необходимые поверочные печати в паспорте и на корпусе прибора.
• Приборы имеют класс точности 0,5, многократно превосходящий класс точности стрелочных амперметров и вольтметров.
• Приборы имеют межповерочный интервал 4 года.
• Диапазон измерения токов/напряжений зависит только от номинала подключаемых измерительных трансформаторов тока/трансформаторов напряжений и составляет 0-50 кА для амперметров и 0-999 кВ для вольтметров.
• Приборы ЦП-А72х3 и ЦП-В72х3 имеют возможность работы также в 1-фазных сетях с измерением токов и напряжений на разных участках цепи.
• Для доступа к программированию приборов требуется ввод пароля.
• Цифровые измерительные приборы, в отличие от аналогичных стрелочных, имеют более высокую чувствительность при малых токах: менее 20% от номинального тока.
• ЦП-АВЧ72х3 совмещает сразу три функции: измерение тока, напряжения и частоты однофазной сети.
• ЦП-АВЧ72х3 имеется возможность программирования коэффициентов трансформации для трансформаторов тока и напряжения, что позволяет измерять ток в диапазоне от 0 А до 50 кА и напряжение в диапазоне от 0 В до 999 кВ.
• Для ЦП-Ч72 диапазон измеряемых частот составляет от 30 до 100 Гц.

Конструкция

• Цифровые амперметры для измерения токов свыше 5 А и вольтметры для измерения напряжений свыше 600 В подключаются к измерительной цепи через измерительные трансформаторы тока и напряжения.
• Приборы ЦП-А72х3 и ЦП-В72х3 имеют 3 дисплея для измерения токов и напряжений по 3-м фазам.
• Устанавливаются в квадратный вырез в щитке 72х72 мм или 96х96 мм, могут заменять стрелочные амперметры и вольтметры А72, В72, А96, В96.
• В комплектации идет весь необходимый комплект крепежа.
