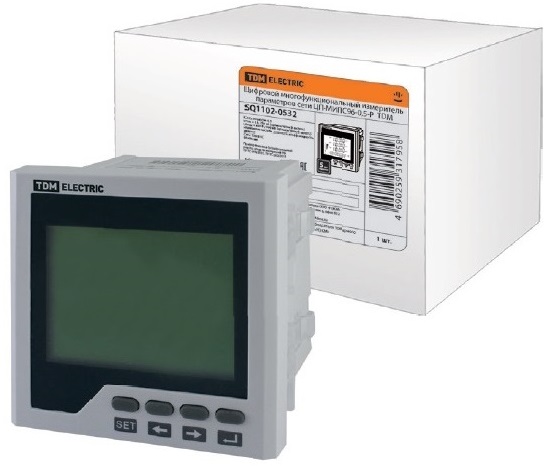

Tdm Цифровой многофункциональный измеритель параметров сети ЦП-МИПС96-0,5-Р SQ1102-0532

Цифровой многофункциональный измеритель параметров сети ЦП-МИПС96-0,5-Р TDM

Купить по низким ценам Tdm Цифровой многофункциональный измеритель параметров сети ЦП-МИПС96-0,5-Р SQ1102-0532

Описание Tdm Цифровой многофункциональный измеритель параметров сети ЦП-МИПС96-0,5-Р SQ1102-0532

Назначение

Для измерения силы тока, напряжения, частоты, активной и реактивной мощности и энергии, коэффициента мощности и др. в трехфазных электрических цепях переменного тока.

Применение

В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектов.

Материалы

Корпус выполнен из не поддерживающего горение пластика.

Конструкция

Устанавливаются в квадратный вырез в щитке 96х96 мм.
Благодаря постраничному отображению информации на LCD- дисплей могут быть выведены все измеряемые величины.
Измерение токов свыше 5 А и напряжений свыше 450 В осуществляется через внешние трансформаторы тока и напряжения.
Комплектуются необходимым набором для крепежа.

Преимущества

Все приборы сертифицированы, внесены в государственный реестр средств измерений и имеют все необходимые поверочные печати на корпусе и в паспорте.
Приборы имеют межповерочный интервал 8 лет.
Позволяют измерять широкий диапазон электрических величин в трехфазных сетях: ток, напряжение, частоту, мощность, коэффициент мощности, активную/реактивную энергию прямого и обратного направления и др.
Микропроцессорное устройство приборов позволяет достичь класса точности 0,5, многократно превосходящего класс точности стрелочных амперметров и вольтметров.
Диапазон измерения тока/напряжения зависит только от номинала подключаемых измерительных трансформаторов тока/напряжения и составляет 0-50 кА по току и 0-999 кВ по напряжению.
Цифровые измерительные приборы, в отличие от аналогичных стрелочных, имеют более высокую чувствительность при малых токах: менее 20% от номинального тока.

Напряжение питания, В		230 В ±20% АС
Частота сети, Гц		45-65
Номинальный ток, А		5
Номинальное напряжение, В		400
Допустимые долговременные перегрузки на измерительном входе тока, А		1,2*Iном
Допустимая перегрузка на измерительном входе напряжения, В		1,2*Uном
Минимальный измеряемый ток (разрешающая способность), А		0,001
Диапазон измеряемых токов при сохранении класса точности	При прямом включении, А	0,025-5
	При трансформаторном включении, кА	6 А – 50 кА*
Минимальное измеряемое напряжение (разрешающая способность), В		0,1
Диапазон измеряемых напряжений при сохранении класса точности	При прямом включении, В	10-450
	При трансформаторном включении, кВ	451 В – 999 кВ*
Программируемые значения коэффициента трансформации	Для трансформатора тока	1-9999
	Для трансформатора напряжения	1-9999
Диапазон измерения активной мощности**		от 1 Вт до 9999МВт
Диапазон измерения реактивной мощности**		от 1 Вар до 9999 МВАр
Диапазон измерения полной мощности**		от 1 ВА до 9999 ВА
Диапазон измерения частоты, Гц		45-65
Диапазон измерения коэффициента мощности		от ±0,001 до ±1,000
Диапазон измерения активной энергии		от 0 до 99999999 МВт*ч
Диапазон измерения реактивной энергии		от 0 до 99999999 МВАр*ч
Класс точности	При измерении тока, фазного и линейного напряжения, частоты, активной мощности/энергии	0,5
	При измерении реактивной мощности/энергии, полной мощности, тока/напряжения нулевой последовательности, коэффициента мощности	1
Частота измерения величин		3 раза в сек
Собственное потребление электроэнергии, ВА, не более		1
Потребление	Измерительной цепью тока, ВА, не более	0,3
	Измерительной цепью напряжения, ВА, не более	0,5
Характеристики импульсных выходов	Постоянная выхода, имп/кВтч(имп/кВАрч)	8000
	Длительность импульса	80 мс ±20%
	Частота импульса, Гц	≤10
	Максимальное напряжение при разомкнутых контактах, В	24
	Максимальный ток при замкнутых контактах, мА	30
Диапазон рабочих температур, °C		От -10 до +55
Относительная влажность воздуха		≤85%
Степень защиты (со стороны лицевой панели)		IP51
Средний срок службы, лет		20
Средняя наработка на отказ, час		150 000
Межповерочный интервал, лет		8

*максимальный ток и напряжение ограничены установкой максимального значения коэффициента трансформации, равного 9999;

**показания мощности рассчитываются и отображаются в соответствии с запрограммированными значениями коэффициентов трансформации трансформаторов тока и напряжения.
