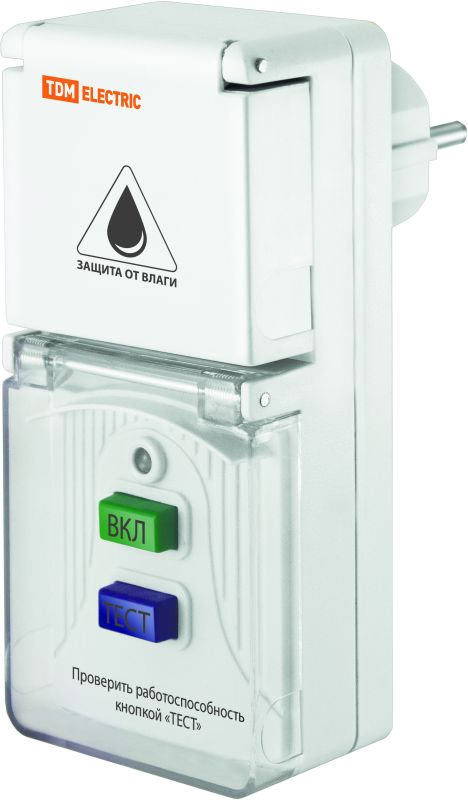

Tdm Устройство защитного отключения УЗО-Р-IP44-16-30 16А 30мА IP44 SQ1512-0003

Назначение

• Предназначены для использования в качестве переносных устройств защитного отключения в однофазных трехпроводных (с защитным РЕ- проводником) электрических сетях переменного тока напряжением не более 230 В частотой 50 Гц и номинальным током цепи не более 16 А.

Применение

• Подключение бытовых электроприборов: холодильников, водоэлектронагревателей, фенов, стиральных и посудомоечных машин, насосов, электроинструментов и т.п.

Материалы

• Корпус УЗО выполнен из негорючего АБС-пластика

Конструкция

• УЗО имеют механический индикатор, который отображает красный цвет при замкнутых контактах и подключенной нагрузке и черный цвет – при разомкнутых контактах.
• На передней панели имеется кнопка «Тест» синего цвета, при ее нажатии УЗО должно срабатывать, подтвердив свою работоспособность.
• Над кнопкой «Тест» находится кнопка «Вкл» зеленого цвета, ее нужно нажимать когда УЗО подключено к сети, каждый раз, когда оно сработало или после нажатия кнопки «Тест» для повторного подключения нагрузки.

Преимущества

• Простота установки, благодаря наличию исполнений в розетку (SQ1512-0002, SQ1512-0003)
• УЗО типа «А» реагируют на синусоидальный переменный и пульсирующий постоянный ток утечки, что позволяет обеспечивать более надежную защиту при подключении электроприборов с импульсными блоками питания.
• Защита от повторного включения обеспечивается защитным реле, не позволяющим включить устройство при появлении потенциала на корпусе электроприбора
• Повышенная безопасность при попадании на прибор брызг воды благодаря уплотнениям корпуса (для SQ1512-0003).
• Нет необходимости предусматривать место установки дополнительного модульного оборудования и проводить электромонтажные работы
• Позволяет выявлять электроприборы, вызывающие опасные токи утечки при срабатывании главного УЗО в помещении.

  Наименование	Значение
  Типоисполнение	УЗО-А-IP54	УЗО-Р-IP40	УЗО-Р-IP44
  Способ установки	На шнур	В розетку
  Степень защиты	IP54	IP40	IP44
  Диапазон сечений подключаемого провода, мм2	3*0,75 — 3*1,5	-
  Номинальное напряжение, В	230
  Номинальная частота, Гц	50
  Номинальный ток нагрузки, А	16
  Номинальный отключающий дифференциальный ток, мА	30
  Номинальный неотключающий дифференциальный ток, мА	15
  Максимальная мощность подключаемой нагрузки, Вт	3500
  Защитная функция	защита от утечки
  Защита от коротких замыканий и перегрузок	нет
  Рабочая характеристика при наличии дифференциального тока	А
  Время отключения при дифференциальном токе, мс	<30
  Электрическая износостойкость, циклов В/О	4000
  Механическая износостойкость, циклов В/О	10000
  Диапазон рабочих температур,°С	от -25 до +40	от -5 до +40	от -25 до +40
  Материал корпуса	АВС-пластик
  Гарантийный срок, лет	5
